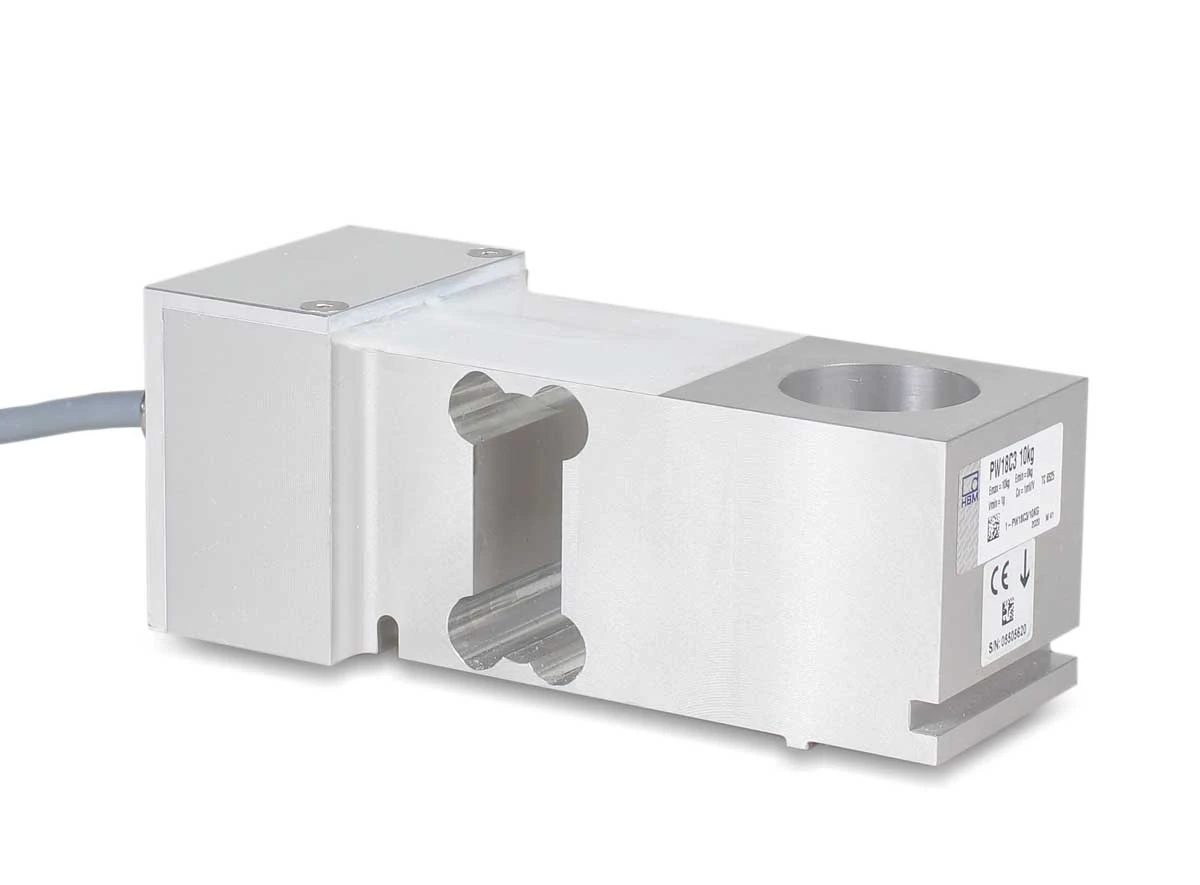

Celda de carga Single Point

PW18C3

HBK

Celda de carga HBK PW18C3 analógica, sellada por láser y resistente a la corrosión, con protección IP67. Disponible de 5 a 75 kg para pesaje estático y dinámico.

Dibujo 3D Ficha técnica · Inglés Imágenes para descargar

IP67
OIML
5–75 kg

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y construcción

Capacidad nominal: 5 / 10 / 20 / 50 / 75 kg
Tipo: Single Point
Señal: Analógica
Certificación: OIML
Clase de precisión: C3
Protección: IP67
Plataforma máxima: 400 × 400 mm (hasta 20 kg); 600 × 500 mm (50–75 kg)

Características eléctricas y límites

Sensibilidad: 1,0 ± 0,1 mV/V
Resistencia de entrada: 380–500 Ω
Resistencia de salida: 380–500 Ω
Resistencia de aislamiento: > 1 GΩ
Límite de sobrecarga segura: 300% F.S. (excentricidad máxima de 20 mm)
Límite de carga lateral: 800% F.S.
Sobrecarga de rotura: 400% F.S.
Excitación recomendada: 5 VDC
Excitación máxima: 15 VDC
Torque de apriete: 14 N·m

Aplicaciones

Checkweigher
