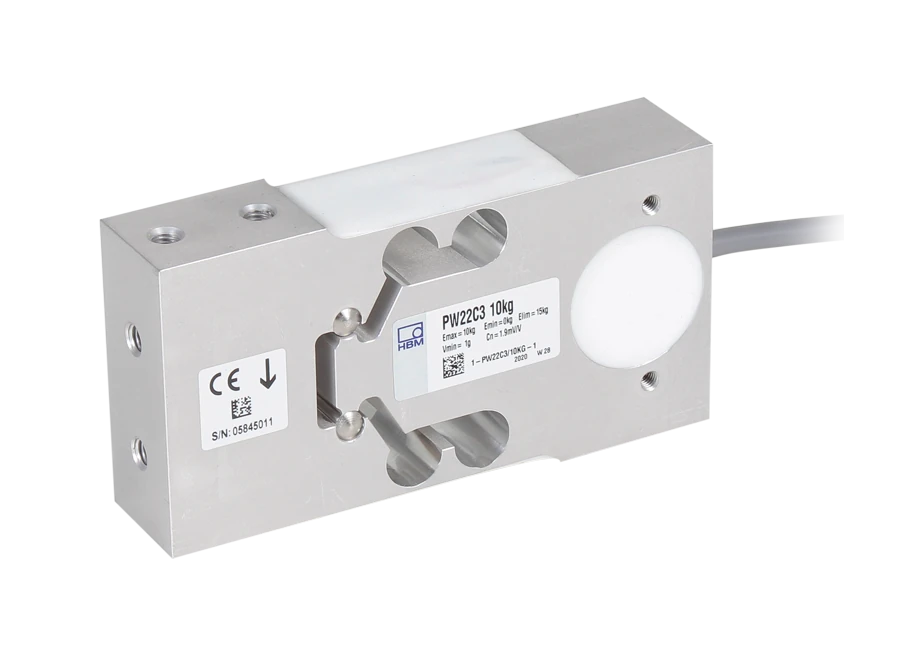

Celda de carga Single Point

PW22C3

HBK

Celda de carga Single Point HBK de aluminio, IP67 y clase C3MR, para plataformas de hasta 400 × 400 mm.

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Seleccione una capacidad para consultar el código Weightech correspondiente.

Clase de precisión: C3MR
Sensibilidad: 1,9 ± 0,1 mV/V
Resistencia de entrada: 300–500 Ω
Resistencia de salida: 300–500 Ω
Resistencia de aislamiento: >2 GΩ (100 VDC)
Excitación recomendada: 5 VDC
Excitación máxima: 15 VDC
Límite de sobrecarga segura: 150% de la capacidad nominal (120 mm de excentricidad)
Límite de carga lateral: > 300% de la capacidad nominal
Sobrecarga de rotura: 500% de la capacidad nominal (20 mm de excentricidad)
