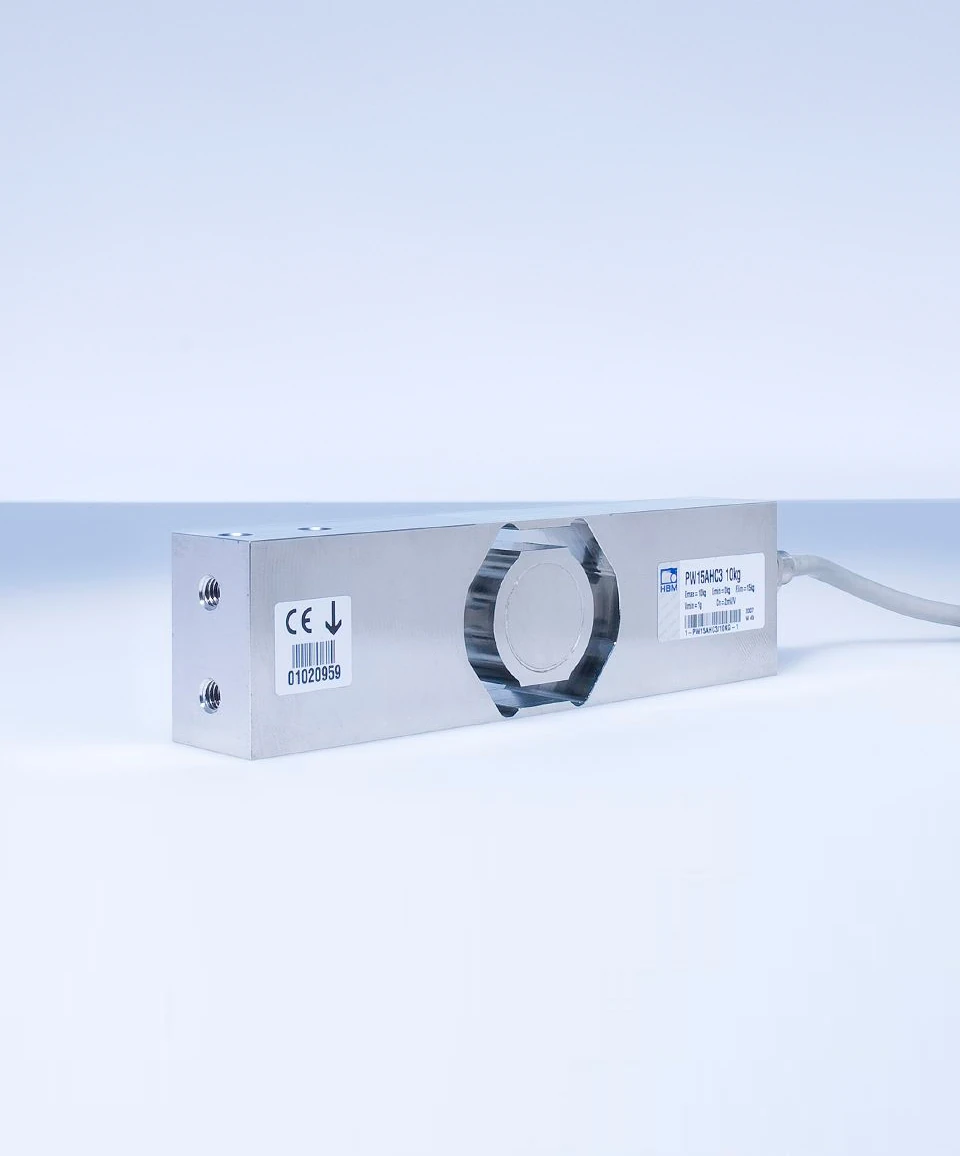

Celda de carga Single Point

PW15AHC3

HBK

Celda de carga Single Point HBK de acero inoxidable, IP69K y clase C3MR, para plataformas de hasta 500 × 400 mm.

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Seleccione una capacidad para consultar el código Weightech correspondiente.

Clase de precisión: C3MR
Sensibilidad: 2,0 ± 0,2 mV/V
Resistencia de entrada: 380 ± 15 Ω
Resistencia de salida: 350 ± 10 Ω
Excitación recomendada: 1–12 VDC
Excitación máxima: 15 VDC
Sobrecarga segura: 150% de la capacidad nominal
Compensación de temperatura en el cero: ± 0,0140% de la capacidad nominal /10 K
Resistencia de aislamiento: > 1 GΩ (100 VDC)
Límite de carga lateral: 300% de la capacidad nominal
Sobrecarga de rotura: 300% de la capacidad nominal
