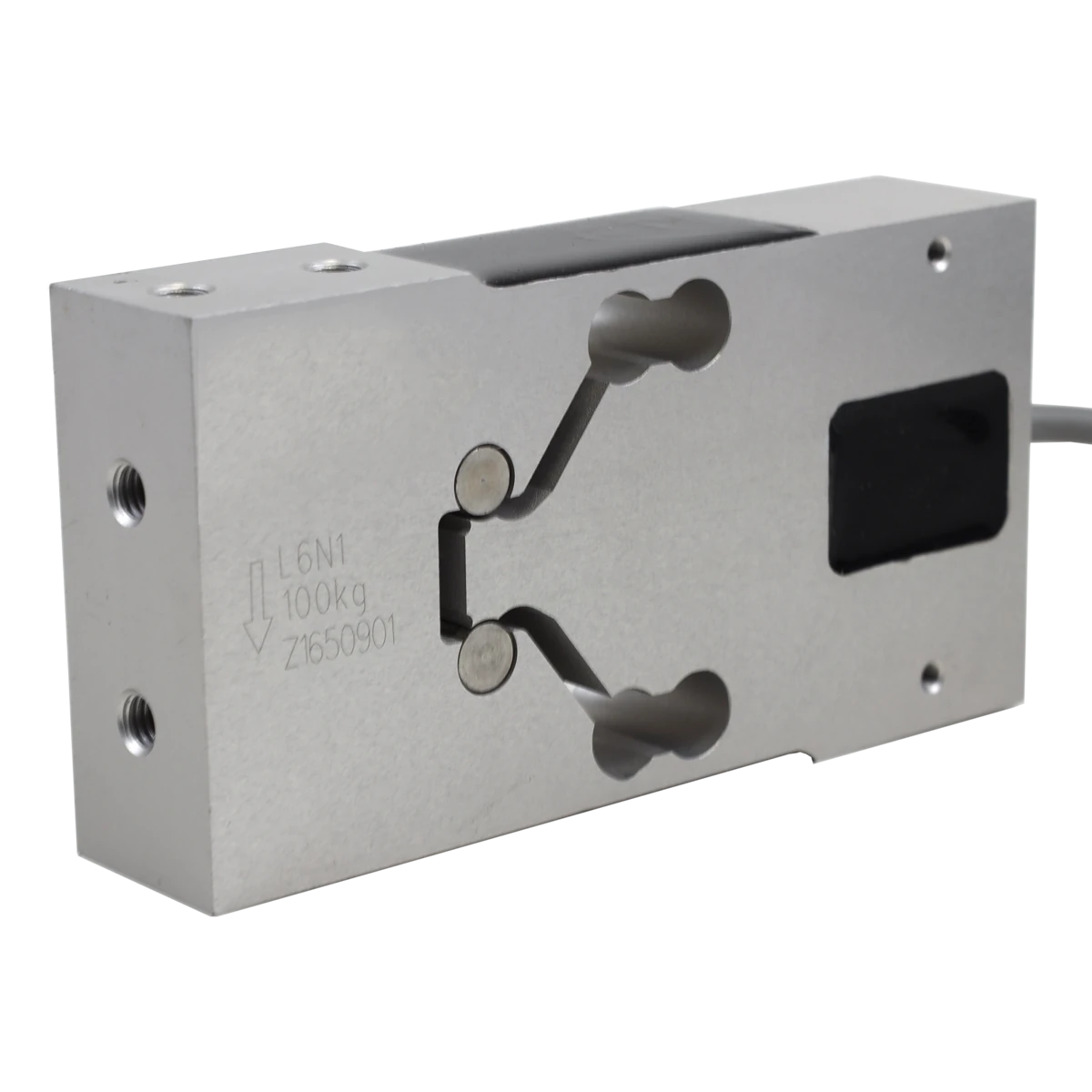

Celda de carga Single Point

L6N1

Zemic

Celda de carga Single Point de aluminio para plataformas de hasta 350 × 250 mm, con clase C3 y protección IP65.

Documento original Ficha técnica · Portugués Imágenes para descargar

10–100 kg
Single Point
IP65

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y señal

Capacidad nominal: 10 / 20 / 30 / 100 kg
Tipo de señal: Analógico
Tipo de celda: Single Point

Características eléctricas

Sensibilidad: 1,9 ± 0,2 mV/V
Creep (30 min): ± 0,01
Balance de cero: ± 0,1 mV/V
Compensación de temperatura en el cero: ± 0,014% F.S/10 °C
Compensación de temperatura en la sensibilidad: ± 0,0175% F.S/10 °C
Impedancia de entrada: 406 ± 6 Ω
Impedancia de salida: 350 ± 3 Ω
Resistencia de aislamiento: ≥ 5000 MΩ
Límite de sobrecarga segura: 150% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 18 VDC

Construcción e instalación

Material: Aluminio
Grado de protección: IP65
Plataforma máxima: 350 × 250 mm
Clase de precisión: C3
Cable: 3 m · Ø 4,8 mm
Temperatura de servicio: −35 a +65 °C
