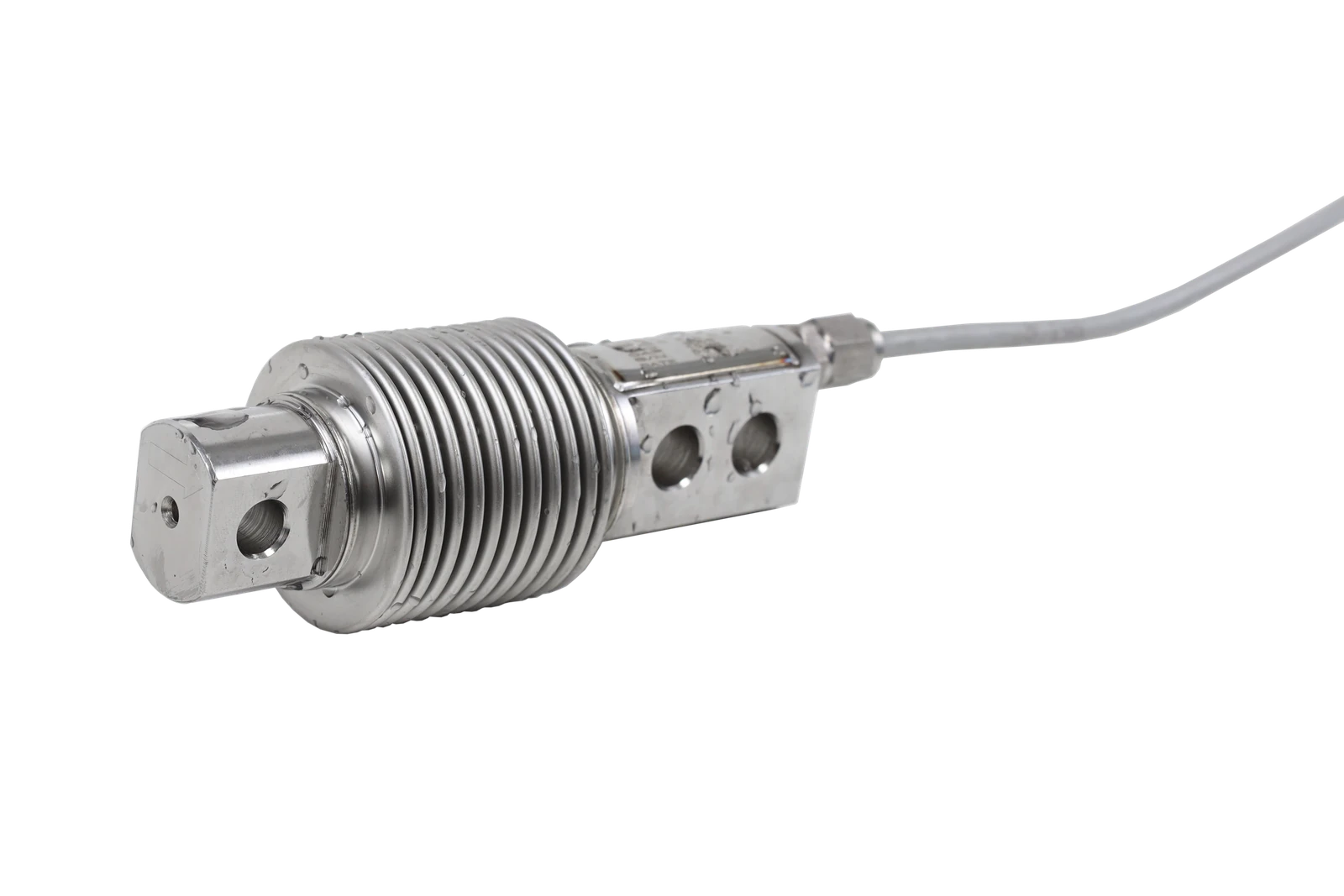

Celda de carga Shear Beam

BZ6

Berman Load Cells

Celda Shear Beam de acero inoxidable IP68 para plataformas, básculas para pallets, dosificación y pesaje de tanques y silos.

Dibujo 3D Ficha técnica · Portugués Imágenes para descargar

10 / 20 / 50 / 100 / 200 / 500 kg
IP68

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y protección

Capacidad nominal: 10 / 20 / 50 / 100 / 200 / 500 kg
Grado de protección: IP68
Tipo de celda: Shear Beam
Tipo de señal: Celdas analógicas
Clase de precisión: G3

Características eléctricas

Sensibilidad: 2,0 ± 0,002 mV/V
Creep (30 min): ± 0,02% F.S
Balance de cero: ± 1% F.S
Compensación de temperatura en el cero: ± 0,02% F.S/10 °C
Compensación de temperatura en la sensibilidad: ± 0,02% F.S/10 °C
Impedancia de entrada: 400 ± 20 Ω
Impedancia de salida: 352 ± 5 Ω
Resistencia de aislamiento: ≥ 5000 MΩ (50 VDC)
Temperatura nominal: −10 a +40 °C
Excitación recomendada: 5–12 VDC
Excitación máxima: 15 VDC

Construcción

Material: Acero inoxidable
Temperatura de servicio: −30 a +70 °C
Cable: 12 m · Ø 5 mm

Aplicaciones

Shear Beam
