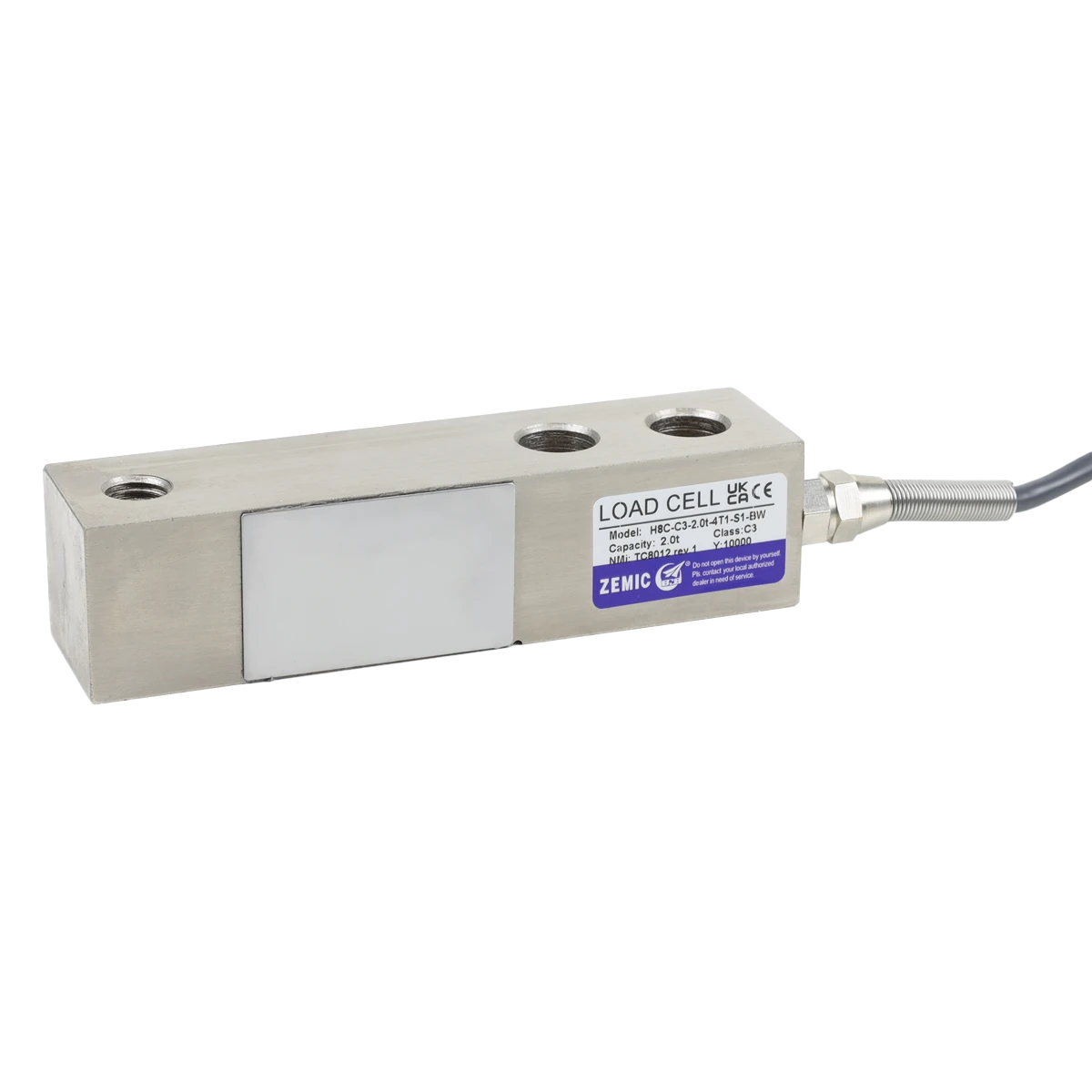

Celda de carga Shear Beam

H8C

Zemic

Celda de carga de acero aleado niquelado para plataformas, silos y tanques pequeños, con protección IP68.

Dibujo 3D Documento original Ficha técnica · Portugués Imágenes para descargar

1 / 2 t
C3
IP68

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y señal

Capacidad nominal: 1.000 / 2.000 kg
Tipo de señal: Analógico
Clase de precisión: C3
Tipo de celda: Shear Beam

Características eléctricas

Creep (30 min): ≤± 0,016% F.S
Balance de cero: ≤± 0,015%
Compensación de temperatura en el cero: ≤± 0,015% FS/10 °C
Compensación de temperatura en la sensibilidad: ≤± 0,011% FS/10 °C
Impedancia de entrada: 350 ± 3,5 Ω
Impedancia de salida: 350 ± 3,5 Ω
Resistencia de aislamiento: ≥ 5000 MΩ (50 VDC)
Límite de sobrecarga segura: 150% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 18 VDC

Construcción y protección

Material: Acero aleado
Grado de protección: IP68
Cable: 4 hilos · 4 m · Ø 5 mm
Temperatura de servicio: −35 a +65 °C

Aplicaciones

Básculas para ganado
Básculas para palets
Tanques y silos
