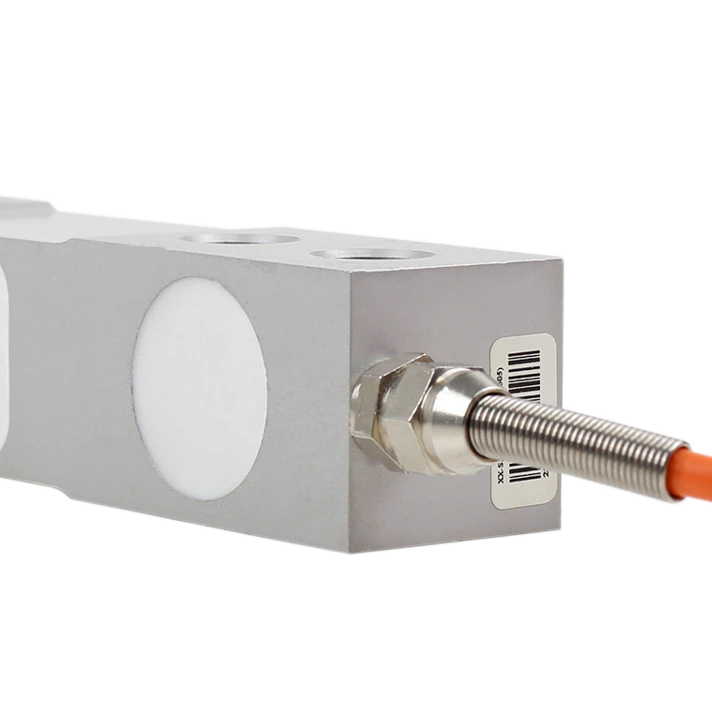

Celda de carga Shear Beam

BTBI / 62,5~125kg

Berman Load Cells

Celda Shear Beam de aluminio con apoyo articulado, cable de 4 hilos y 5 m, y protección IP66.

Dibujo 3D Ficha técnica · Portugués Imágenes para descargar

62,5 / 125 kg
IP66

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y protección

Capacidad nominal: 62,5 / 125 kg
Grado de protección: IP66
Tipo de celda: Shear Beam
Tipo de señal: Analógica

Características eléctricas

Sensibilidad: 2,0 ± 0,001 mV/V
Creep (30 min): ± 0,03% F.S
Balance de cero: ± 1%
Compensación de temperatura en el cero: ± 0,03% F.S/10 °C
Compensación de temperatura en la sensibilidad: ± 0,03% F.S/10 °C
Impedancia de entrada: 350 ± 3 Ω
Impedancia de salida: 400 ± 50 Ω
Resistencia de aislamiento: ≥ 2000 MΩ
Límite de sobrecarga segura: 150% de la capacidad nominal
Límite de carga lateral: 200% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 15 VDC

Construcción

Material: Aluminio
Temperatura de servicio: −10 a +50 °C
Cable: 5 m · Ø 5 mm

Aplicaciones

Shear Beam
