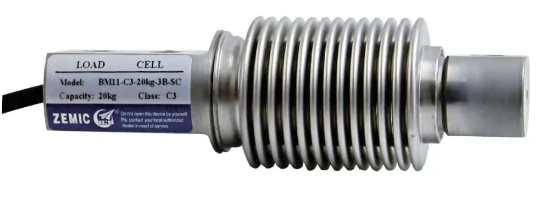

Celda de carga Shear Beam

BM11

Zemic

Celda de carga Shear Beam de acero inoxidable para básculas de ganado, transpaletas, tanques y silos, con clase C3 e IP68.

Certificados Dibujo 3D Documento original Ficha técnica · Portugués Imágenes para descargar

10–500 kg
Shear Beam
IP68

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y señal

Capacidad nominal: 10 / 20 / 50 / 100 / 200 / 500 kg
Tipo de señal: Analógico
Tipo de celda: Shear Beam

Características eléctricas

Sensibilidad: 2,0 ± 0,002 mV/V
Creep (30 min): ± 0,016% F.S
Balance de cero: ± 1%
Compensación de temperatura en el cero: ± 0,015% FS/10 °C
Compensación de temperatura en la sensibilidad: ± 0,011% FS/10 °C
Impedancia de entrada: 380 ± 20 Ω
Impedancia de salida: 350 ± 1 Ω
Resistencia de aislamiento: ≥ 5000 MΩ (50 VDC)
Límite de sobrecarga segura: 150% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 18 VDC

Construcción y aplicación

Material: Acero inoxidable
Grado de protección: IP68
Clase de precisión: C3
Certificaciones: ATEX, EHEDG, FM, NTEP, OIML
Temperatura de servicio: −35 a +65 °C
Cable: 12 m · Ø 5 mm

Aplicaciones

Básculas de ganado
Transpaletas
Tanques y silos
