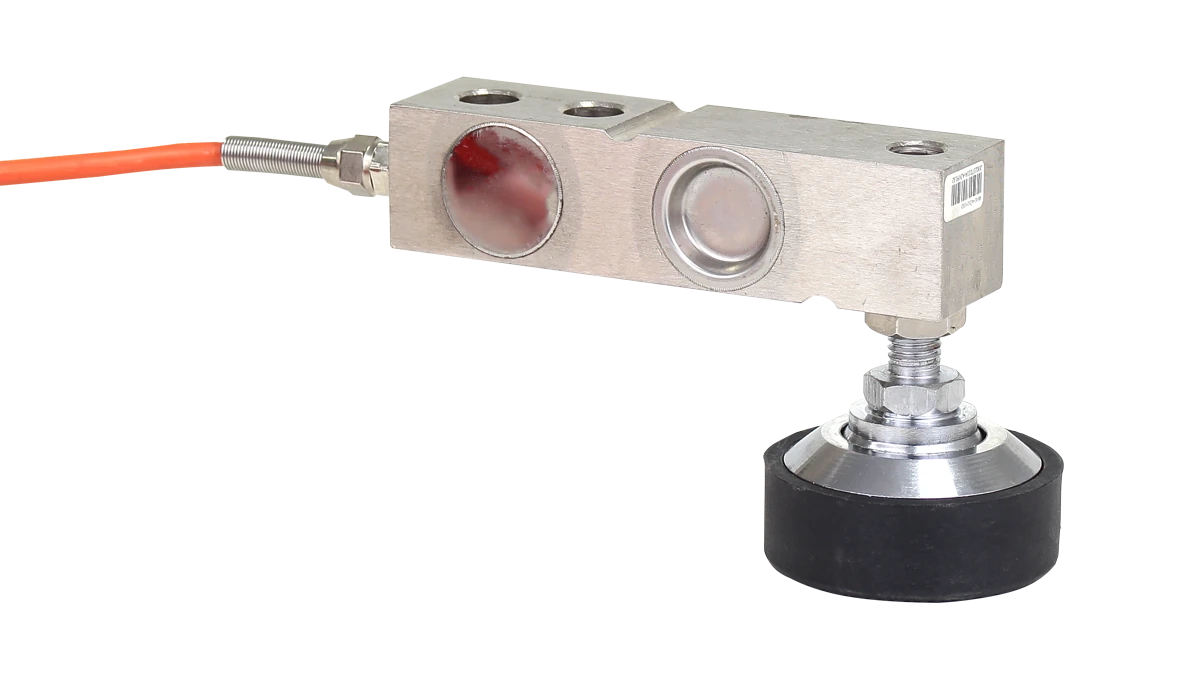

Celda de carga Shear Beam

BTBI

Berman Load Cells

Celda Shear Beam de acero aleado con apoyo articulado y cable protegido de 4 hilos y 5 m; para plataformas, básculas para ganado, tanques y silos.

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Sensibilidad: 2,0 ± 0,002 mV/V
Creep (30 min): ± 0,05% de la capacidad nominal (250 kg–2 t) · ± 0,02% de la capacidad nominal (5 t) · ± 0,03% de la capacidad nominal (10 t)
Compensación de temperatura en el cero: ± 0,03% de la capacidad nominal/10 °C (250 kg–5 t) · ± 0,02% de la capacidad nominal/10 °C (10 t)
Compensación de temperatura en la sensibilidad: ± 0,03% de la capacidad nominal/10 °C (250 kg–5 t) · ± 0,02% de la capacidad nominal/10 °C (10 t)
Impedancia de entrada: 410 ± 20 Ω
Impedancia de salida: 352 ± 3 Ω
Resistencia de aislamiento: ≥ 5000 MΩ
Sobrecarga de rotura: 250% (250 kg–5 t) · 200% (10 t)
Excitación recomendada: 5 VDC
Excitación máxima: 15 VDC
