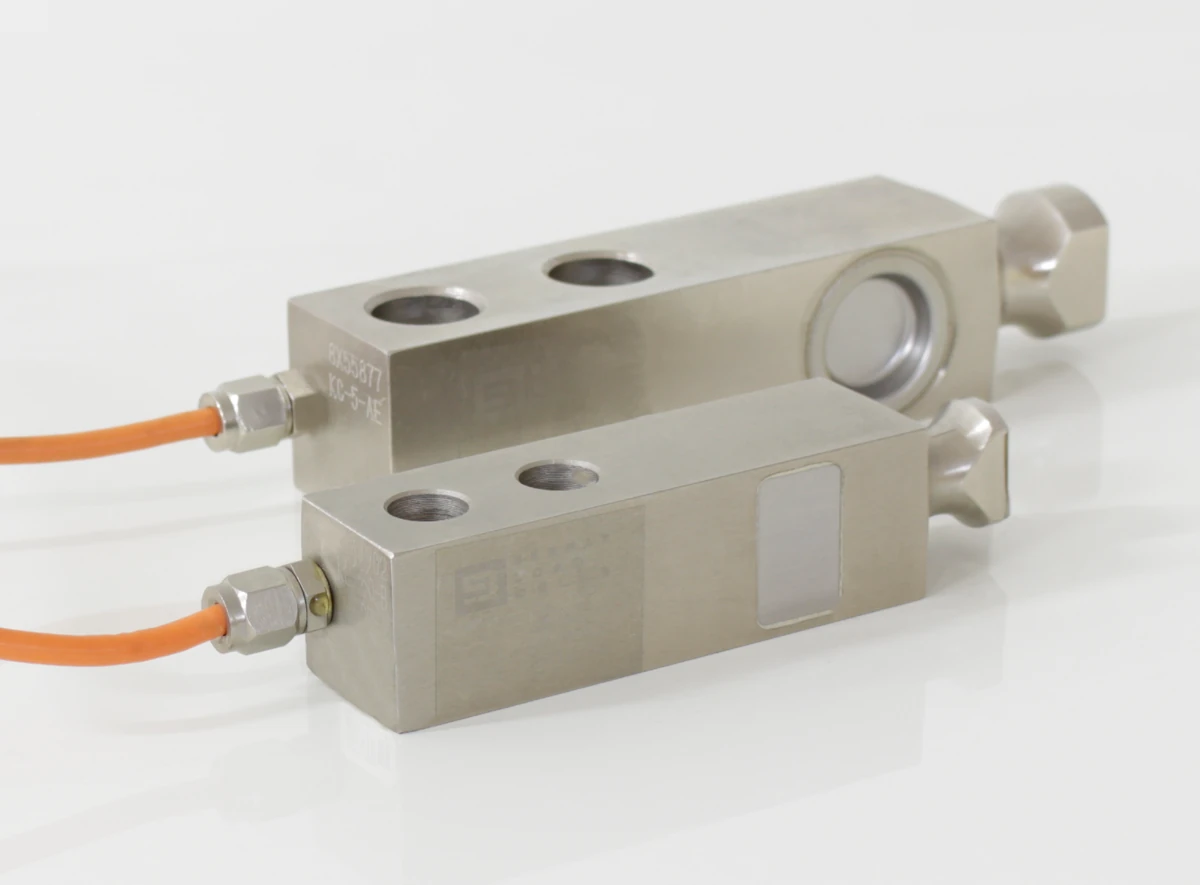

Celda de carga Shear Beam

BL

Berman Load Cells

Celda Shear Beam sellada por láser para plataformas y montaje multipunto, con protección según el rango de capacidad y zapata/soporte compatible.

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Sensibilidad: 2,0 ± 0,003 mV/V
Creep (30 min): ± 0,03% de la capacidad nominal
Compensación de temperatura en el cero: ± 0,02% de la capacidad nominal/10 °C
Compensación de temperatura en la sensibilidad: ± 0,02% de la capacidad nominal/10 °C
Impedancia de entrada: 400 ± 10 Ω (0,25–2 t) · 400 ± 20 (3–7,5 t)
Impedancia de salida: 352 ± 2 Ω (0,25–2 t) · 352 ± 3 (3–7,5 t)
Resistencia de aislamiento: ≥ 5000 MΩ
Límite de sobrecarga segura: 200% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 15 VDC

Cuente al equipo JNL lo que necesita para su operación.
