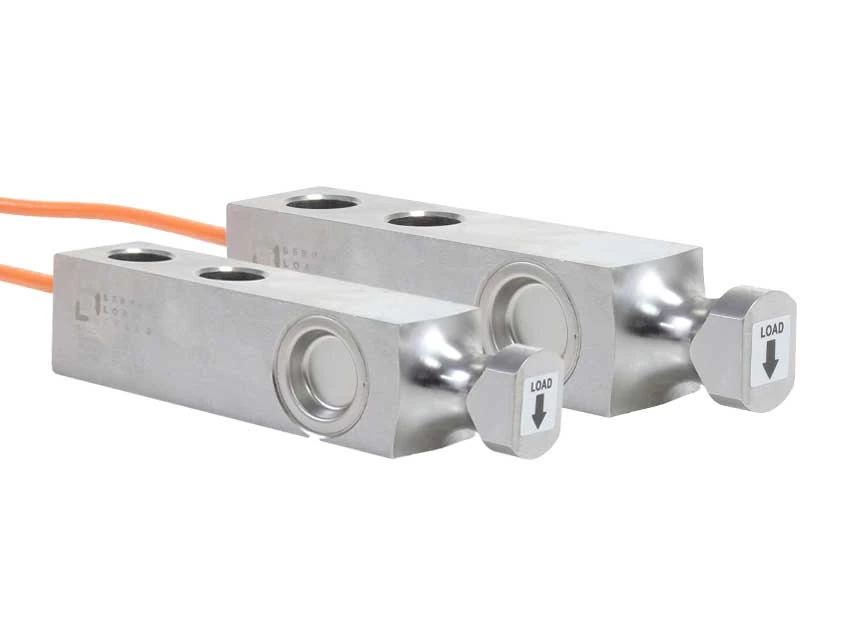

Celda de carga Shear Beam

BLX

Berman Load Cells

Celda Shear Beam de acero inoxidable sellada por láser, para ambientes exigentes y lavado; las opciones de protección y respuesta varían según la capacidad.

Dibujo 3D Ficha técnica · Portugués Imágenes para descargar

250 / 500 / 1.000 / 2.000 / 3.000 / 5.000 kg
IP67 / IP68

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y protección

Capacidad nominal: 250 / 500 / 1.000 / 2.000 / 3.000 / 5.000 kg
Grado de protección: IP67 (hasta 2 t); IP68 (3 y 5 t)
Tipo de celda: Shear Beam
Tipo de señal: Analógica

Características eléctricas

Sensibilidad: 2,0 ± 0,003 mV/V
Creep (30 min): ± 0,03% de la capacidad nominal
Compensación de temperatura en el cero: ± 0,02% de la capacidad nominal/10 °C
Compensación de temperatura en la sensibilidad: ± 0,02% de la capacidad nominal/10 °C
Impedancia de entrada: 400 ± 10 Ω (0,25–3 t) · 400 ± 20 Ω (5 t)
Impedancia de salida: 352 ± 2 Ω
Resistencia de aislamiento: ≥ 5000 MΩ
Límite de sobrecarga segura: 150% de la capacidad nominal
Sobrecarga de rotura: 200% (0,25–3 t) · 300% (5 t)
Excitación recomendada: 5–12 VDC
Excitación máxima: 15 VDC

Construcción

Material: Acero inoxidable

Aplicaciones

Shear Beam
