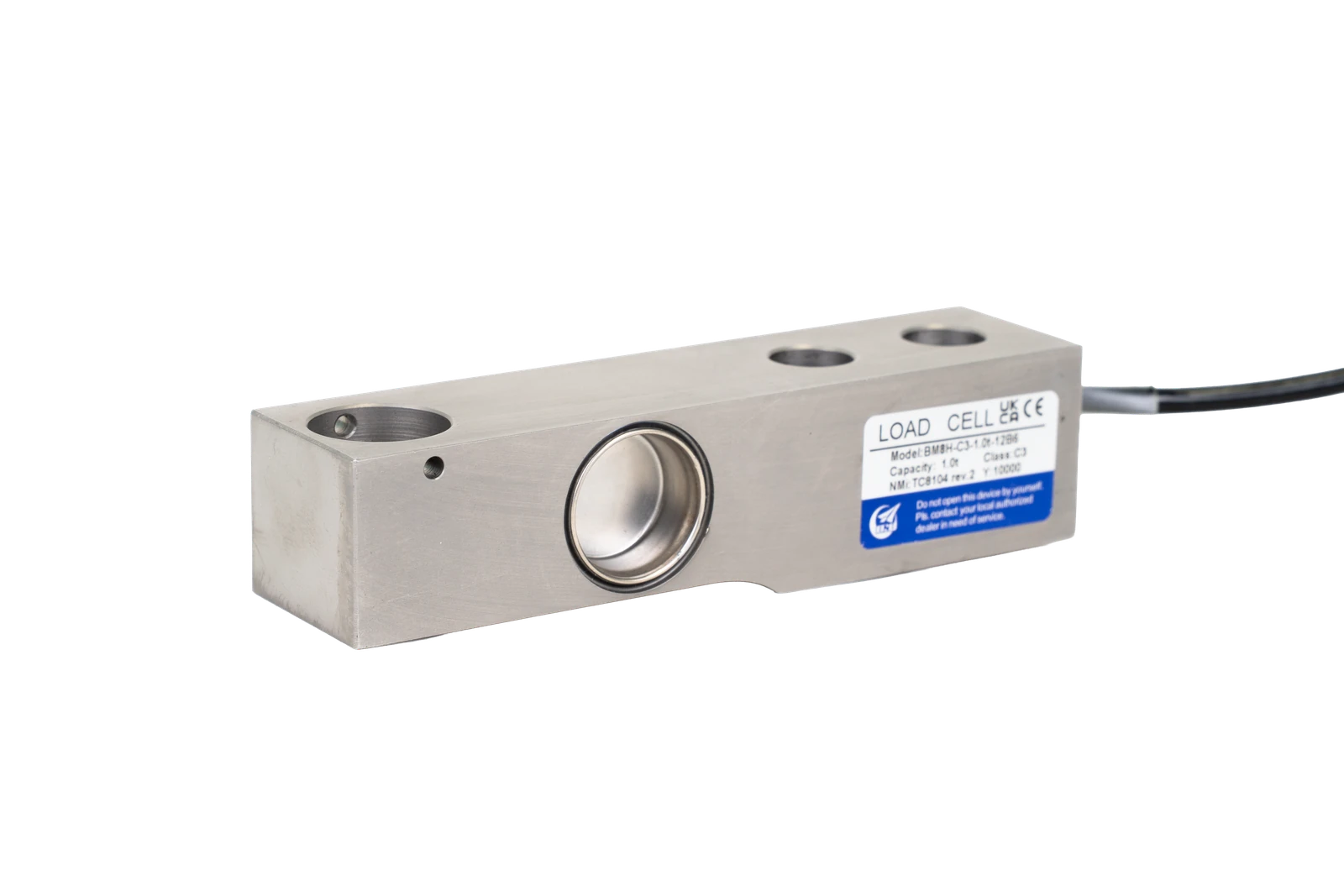

Celda de carga Shear Beam

BM8H

Zemic

Celda de carga Shear Beam BM8H C3 hermética para tolvas, plataformas y transpaletas.

Certificados Dibujo 3D Ficha técnica · Portugués Imágenes para descargar

500 / 1.000 / 2.000 / 5.000 / 10.000 kg
IP68

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y protección

Capacidad nominal: 500 / 1.000 / 2.000 / 5.000 / 10.000 kg
Grado de protección: IP68
Tipo de celda: Shear Beam
Tipo de señal: Analógica
Clase de precisión: C3

Características eléctricas

Sensibilidad: 2,0 ± 0,002 mV/V
Balance de cero: ± 1,0%
Compensación de temperatura en el cero: ± 0,015% FS/10 °C
Compensación de temperatura en la sensibilidad: ± 0,011% FS/10 °C
Impedancia de entrada: 350 ± 3,5 Ω
Impedancia de salida: 352 ± 3,5 Ω
Resistencia de aislamiento: ≥ 5000 MΩ (50 VDC)
Límite de sobrecarga segura: 150% de la capacidad nominal
Excitación recomendada: 5–12 VDC

Construcción

Material: Acero inoxidable (500 kg); acero aleado (1–10 t)
Certificaciones: ATEX, CE, FM, NTEP, OIML
Temperatura de servicio: −35 a +65 °C
Cable: 6 m · Ø 5 mm

Aplicaciones

Shear Beam
