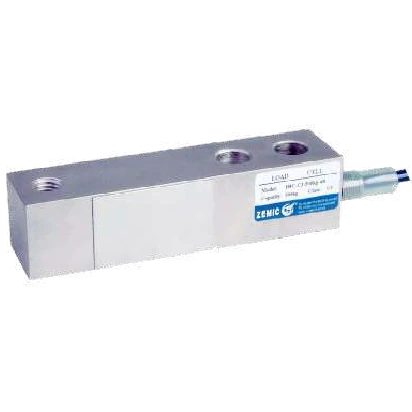

Celda de carga Shear Beam

H8C/5~10klbs

Zemic

Celda de carga Shear Beam H8C de acero aleado niquelado para plataformas y tanques, con protección IP67.

Ficha técnica · Inglés Imágenes para descargar Imagen oficial de la galería

2.270 / 4.500 kg
IP67

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y protección

Capacidad nominal: 2.270 / 4.500 kg
Grado de protección: IP67
Tipo de señal: Analógica
Clase de precisión: C3

Características eléctricas

Sensibilidad: 3,0 ± 0,003 mV/V
Creep (30 min): ± 0,016% FS/30min
Balance de cero: ± 1,0% FS
Compensación de temperatura en el cero: ± 0,015% FS/10 °C
Compensación de temperatura en la sensibilidad: ± 0,011% FS/10 °C
Impedancia de entrada: 350 ± 3,5 Ω
Impedancia de salida: 350 ± 3,5 Ω
Resistencia de aislamiento: ≥ 5000 MΩ (50 VDC)
Límite de sobrecarga segura: 150% de la capacidad nominal
Sobrecarga de rotura: 300% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 18 VDC

Construcción

Material: Acero aleado niquelado
Temperatura de servicio: −35 a +70 °C
Torque de apriete: M12: 100, M18: 200, M24: 700 N·m
Cable: Ø 5 mm · 4 m (hasta 100 kg) · 6 m (más de 100 kg)
