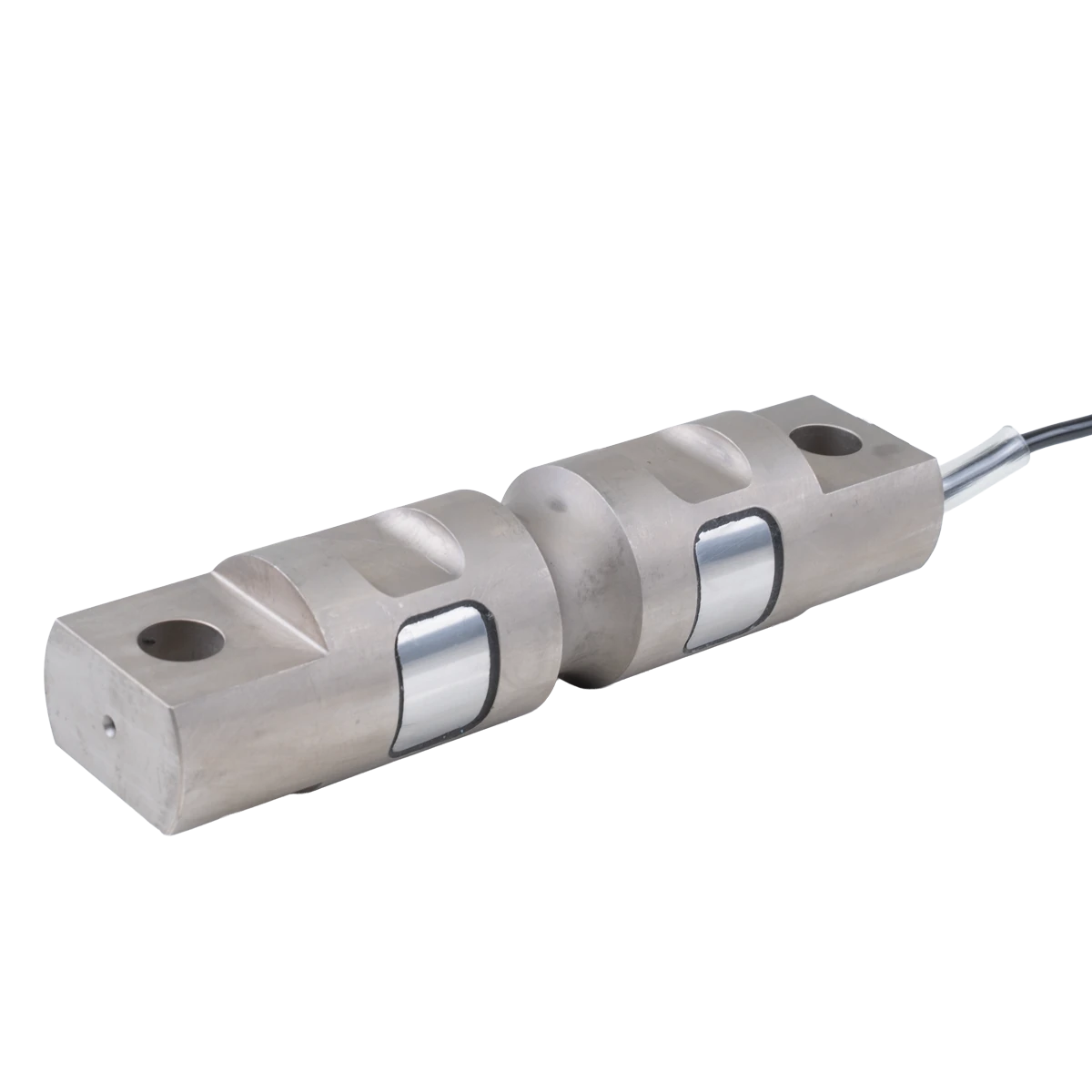

Celda de carga Double Ended Shear Beam

H9C/20klbs

Zemic · Código 506511

Celda de carga Double Ended Shear Beam para aplicaciones pesadas, 9.000 kg, en acero aleado y protección IP67.

Certificados Dibujo 3D Ficha técnica · Inglés Imágenes para descargar

9.000 kg
C3
IP67

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad y señal

Capacidad nominal: 9.000 kg
Tipo de señal: Analógico
Clase de precisión: C3
Tipo de celda: Double Ended Shear Beam

Características eléctricas

Sensibilidad: 3,0 ± 0,008 mV/V
Balance de cero: ≤± 1,0%
Compensación de temperatura en el cero: ≤± 0,015% FS/10 °C
Compensación de temperatura en la sensibilidad: ≤± 0,011% FS/10 °C
Impedancia de entrada: 700 ± 7 Ω
Impedancia de salida: 703 ± 4 Ω
Resistencia de aislamiento: ≥ 5000 MΩ (50 V)
Límite de sobrecarga segura: 150% de la capacidad nominal
Sobrecarga de rotura: 300% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 18 VDC

Construcción y protección

Material: Acero aleado
Grado de protección: IP67
Certificaciones: ATEX, CE, NTEP, OIML, UKCA
Temperatura de servicio: −35 a +65 °C
Temperatura de almacenamiento: −40 a +70 °C
Cable: 9 m · Ø 5 mm

Aplicaciones

Pesaje a bordo
