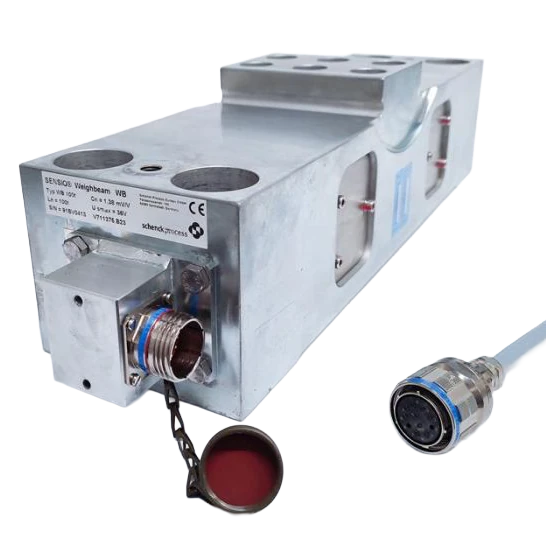

Celda de carga Double Ended Shear Beam

WB Schenck Process

Qlar/Schenck Process

Celda de carga compacta para silos y tolvas, con señal analógica, construcción galvanizada y protección IP67.

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad nominal: 11.500 / 15.000 / 25.000 / 40.000 / 50.000 / 100.000 / 150.000 / 200.000 / 600.000 kg
Tipo de señal: Analógico
Tipo de celda: Double Ended Shear Beam

Creep (30 min): ± 0,05% Cn
Compensación de temperatura en el cero: ± 0,05%/10 K Cn in Btu
Impedancia de entrada: 694 Ω ± 8 Ω
Impedancia de salida: 400 Ω ± 4 Ω
Temperatura nominal: −10 a +100 °C
Límite de sobrecarga segura: 23 t (celda de 11,5 t) · 26 t (celda de 15 t) · 35 t (celda de 25 t) · 100 t (celda de 40 t) · 120 t (celda de 50 t) · 210 t (celda de 100 t) · 290 t (celda de 150 t) · 360 t (celda de 200 t) · 1000 t (celda de 600 t)
Límite de carga lateral: 15,1 t (celda de 11,5 t) · 18 t (celda de 15 t) · 25 t (celda de 25 t) · 40 t (celda de 40 t) · 50 t (celda de 50 t) · 85 t (celda de 100 t) · 120 t (celda de 150 t) · 150 t (celda de 200 t) · 400 t (celda de 600 t)
Sobrecarga de rotura: 35 t (celda de 11,5 t) · 38 t (celda de 15 t) · 40 t (celda de 25 t) · 160 t (celda de 40 t) · 200 t (celda de 50 t) · 350 t (celda de 100 t) · 480 t (celda de 150 t) · 600 t (celda de 200 t) · 1200 t (celda de 600 t)
Excitación recomendada: 10 V
Excitación máxima: 36 V
