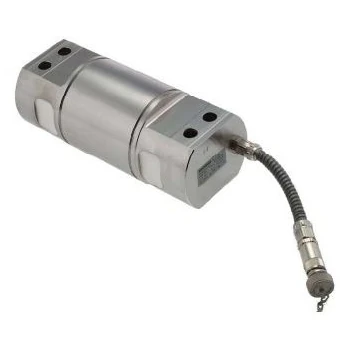

Celda de carga Double Ended Shear Beam

WBC Schenck Process

Qlar/Schenck Process

Celda de carga compacta de acero inoxidable para aplicaciones industriales, con señal analógica y protección IP65.

Ficha técnica · Inglés Imágenes para descargar

50 / 60 / 70 t
IP65
Acero inoxidable

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y señal

Capacidad nominal: 50.000 / 60.000 / 70.000 kg
Tipo de señal: Analógico
Tipo de celda: Double Ended Shear Beam

Características eléctricas

Sensibilidad: 1,3 mV/V
Creep (30 min): +0,05% Cn
Compensación de temperatura en el cero: +0,1%/10 K Cn in Btn
Compensación de temperatura en la sensibilidad: +0,07%/10 K Cn in Btn
Impedancia de entrada: 380 Ω ± 5 Ω
Impedancia de salida: 350 Ω ± 2 Ω
Temperatura nominal: −10 a +80 °C
Límite de sobrecarga segura: 100 t (50 t), 120 t (60 t), 140 t (70 t)
Sobrecarga de rotura: 150 t (50 t), 180 t (60 t), 210 t (70 t)
Excitación recomendada: 10 V
Excitación máxima: 15 V

Construcción y protección

Material: Acero inoxidable
Grado de protección: IP65
Temperatura de servicio: -15 a +120 °C
Temperatura de almacenamiento: −50 a +130 °C
Cable: Silicona especial RAL 7000 (gris) · Ø 6,5 mm · 15 m · −30 a +150 °C

Aplicaciones

Silos
Tolvas
Contenedores de chatarra
Básculas de grúa
