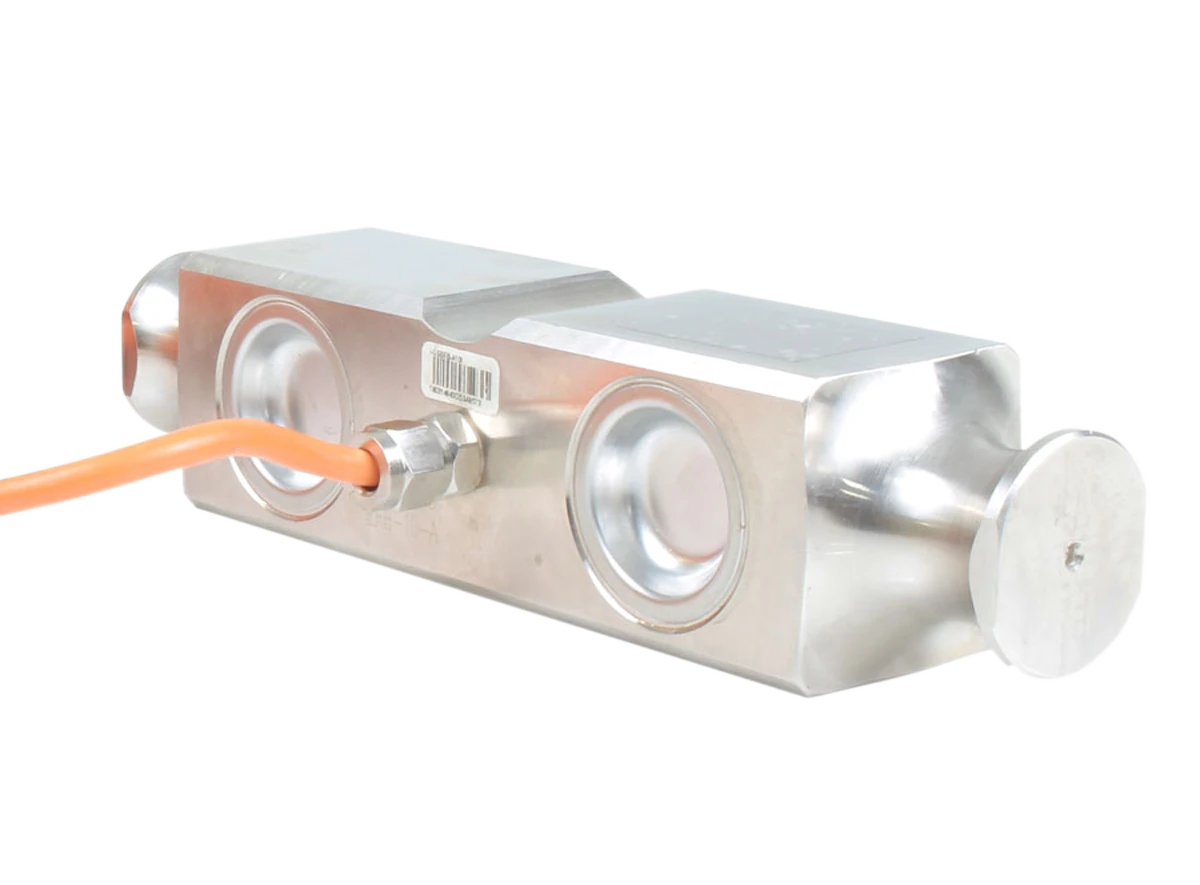

Celda de carga Double Ended Shear Beam

BM

Berman Load Cells · Código 100969

Celda de carga Double Ended Shear Beam de 10 t en acero aleado, con señal analógica y protección IP67.

Dibujo 3D Ficha técnica · Portugués Imágenes para descargar

10 t
C3
IP67

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad y señal

Capacidad nominal: 10.000 kg
Tipo de señal: Analógico
Clase de precisión: C3
Tipo de celda: Double Ended Shear Beam
Capacidad (lb): 22.000 lb

Características eléctricas

Sensibilidad: 2,0 ± 0,002 mV/V
Creep (30 min): ± 0,02
Compensación de temperatura en el cero: ± 0,02
Compensación de temperatura en la sensibilidad: ± 0,02
Impedancia de entrada: 750 ± 10 Ω
Impedancia de salida: 703 ± 2 Ω
Resistencia de aislamiento: ≥ 5000 MΩ
Límite de sobrecarga segura: 150% de la capacidad nominal
Sobrecarga de rotura: 300% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 15 VDC

Construcción y protección

Material: Acero aleado
Grado de protección: IP67
Cable: 6 hilos · 20 m · Ø 6 mm

Aplicaciones

Tanques y silos
