Especificaciones y configuraciones

Once configuraciones estándar de BRTM, de la tabla de fabricación JNL. Elija una línea para armar su báscula.

Once configuraciones estándar de BRTM, de la tabla de fabricación JNL. Elija una línea para armar su báscula.
Vehículo	Ejes	Plataforma (L × A)	Capacidad	Celdas
Vehículo 3/4· 2 ejes	2	6 × 3 m	40 t	4
Truck y Bitruck· 3 y 4 ejes	3 y 4	12 × 3,2 m	60 t	6
Semirremolque· 5 o 6 ejes	5 o 6	18 × 3,2 m	80 t	8
Bitren· 7 ejes	7	21 × 3,2 m	100 t	8
Bitren· 7 ejes	7	24 × 3,2 m	120 t	10
Bitren· 7 ejes	7	25 × 3,2 m	120 t	10
Rodotren· 9 ejes	9	30 × 3,2 m	140 t	12
Rodotren · tolvas agrícolas· 9 ejes	9	30 × 4 m	140 t	12
Tritren y Quadritren· 9 a 14 ejes	9 a 14	36 × 3,2 m	160 t	14
Tritren y Quadritren· 9 a 14 ejes	9 a 14	42 × 3,2 m	180 t	16
Vehículo especial· ejes especiales	Especiales	60 × 3,2 m	200 t	20
¿Fuera del estándar? Fabricamos bajo proyecto.Hablar con un especialista

Fuente: tabla de configuraciones estándar de fabricación JNL. Otras medidas y capacidades bajo proyecto.

En todas las configuraciones BRTM

Construcción

Plataforma: Totalmente metálica
Estructura: 8 largueros + 2 travesaños por módulo · viga IW 310 × 21,0 kg/m
Acero: ASTM A572 Grado 50 · fluencia mín. 345 MPa · resistencia mín. 450 MPa
Instalación: Sobre piso o semienterrada

Pesaje

Celdas de carga: DHM14H/40t · digital 485 antivuelco
Protección de las celdas: IP68 · acero inoxidable
Indicador: WT27R-Gráfico · pantalla TFT de 7"
Caja de conexiones: Inoxidable · IP67

Arme su báscula

Vea lo que ya viene en la BRTM, marque los opcionales y envíe todo de una vez.

Ya viene en la BRTM

Plataforma totalmente metálicaMódulos con 8 largueros y 2 travesaños
Estructura IW 31021,0 kg/m · acero ASTM A572 Grado 50
Celdas de carga digitales DHM14H/40t485 · antivuelco · IP68 · acero inoxidable ficha ↗
Caja de conexiones inoxidableIP67 · válvula GORE
Indicador WT27R-GráficoPantalla TFT de 7" · frente IP65 ficha ↗
Protección contra sobretensionesPara el sistema de pesaje
Cable estándar de 20 mDe la báscula al indicador

Composición estándar de BRTM. La propuesta técnica confirma los ítems de su proyecto.

Opcionales

Marque lo que quiere incluir. Los ítems marcados van en el mensaje del presupuesto.

Software de pesaje WT-RODO

Gestor de pesajes de camiones: prepesaje, informes y reconocimiento de chapas en la versión Advanced.

Ver ficha del WT-RODO ↗Incluir en el presupuesto

Display remoto

Repite la lectura del indicador en tamaño grande, para quien está en la pista.

Incluir en el presupuesto

Automatización completa

Semáforo, control de acceso, pesaje sin operador e integración con su sistema.

Incluir en el presupuesto

Cámara

Registro de imagen y lectura de chapa.

Incluir en el presupuesto

Barrera

Controla la entrada y la salida de la pista de pesaje.

Incluir en el presupuesto

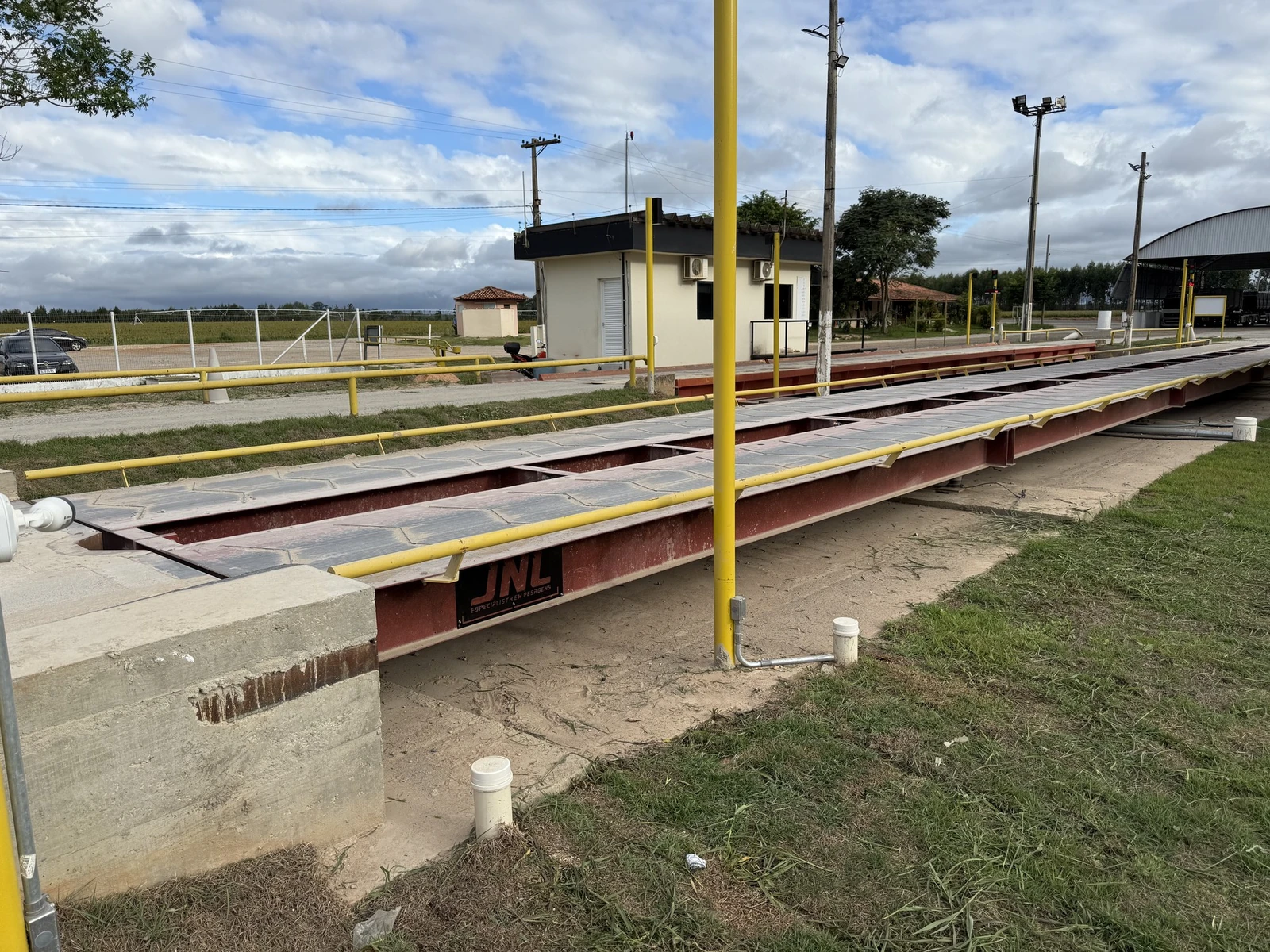

Guardarraíl de protección lateral

Barra de protección a lo largo de los laterales de la plataforma.

Incluir en el presupuesto

Color de la estructura a pedido

La estructura sale en el color que usted pida.

Incluir en el presupuesto

Cierre central

Cierra el vano central entre las dos pistas de la plataforma.

Incluir en el presupuesto

¿Dudas sobre los opcionales? Pregunte por WhatsApp

Cómo está hecha

Cuatro partes trabajan juntas para transformar el peso del vehículo en una lectura en pantalla.

01 · Plataforma

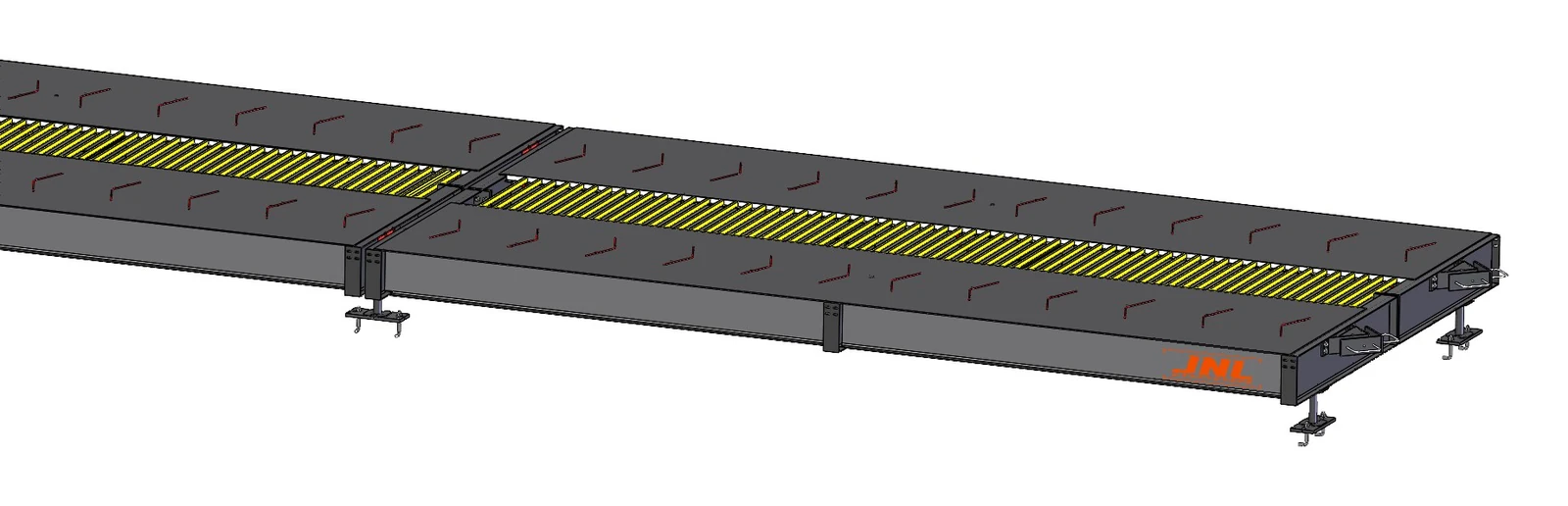

Donde se ubica el vehículo para pesar

Es la pista que recibe al camión durante el pesaje. En BRTM, el puente de pesaje es totalmente metálico, armado en módulos. Longitud y ancho forman parte de la configuración elegida.

02 · Estructura

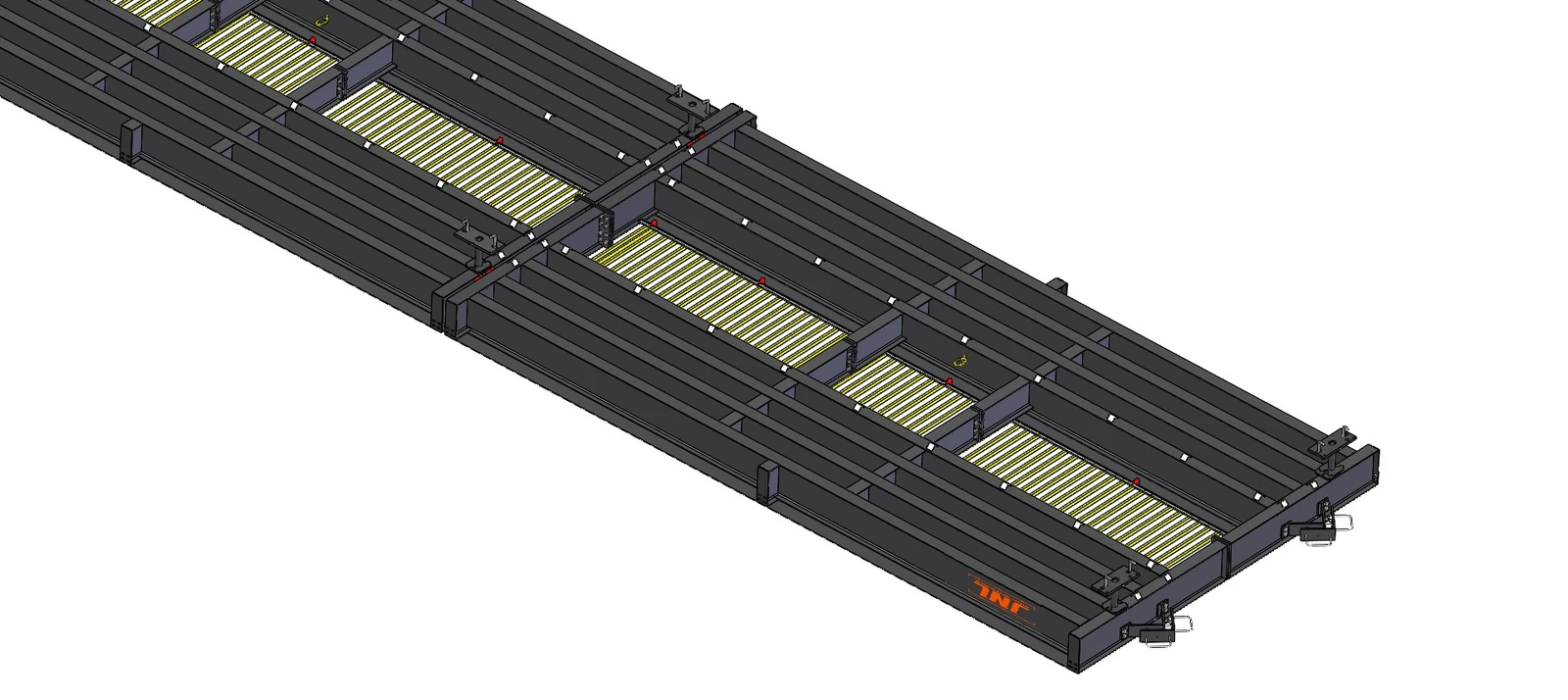

El conjunto que sostiene la plataforma

Cada módulo tiene 8 largueros y 2 travesaños en viga IW 310 × 21,0 kg/m, de acero ASTM A572 Grado 50 (fluencia mínima de 345 MPa y resistencia mínima de 450 MPa).

03 · Celdas de carga

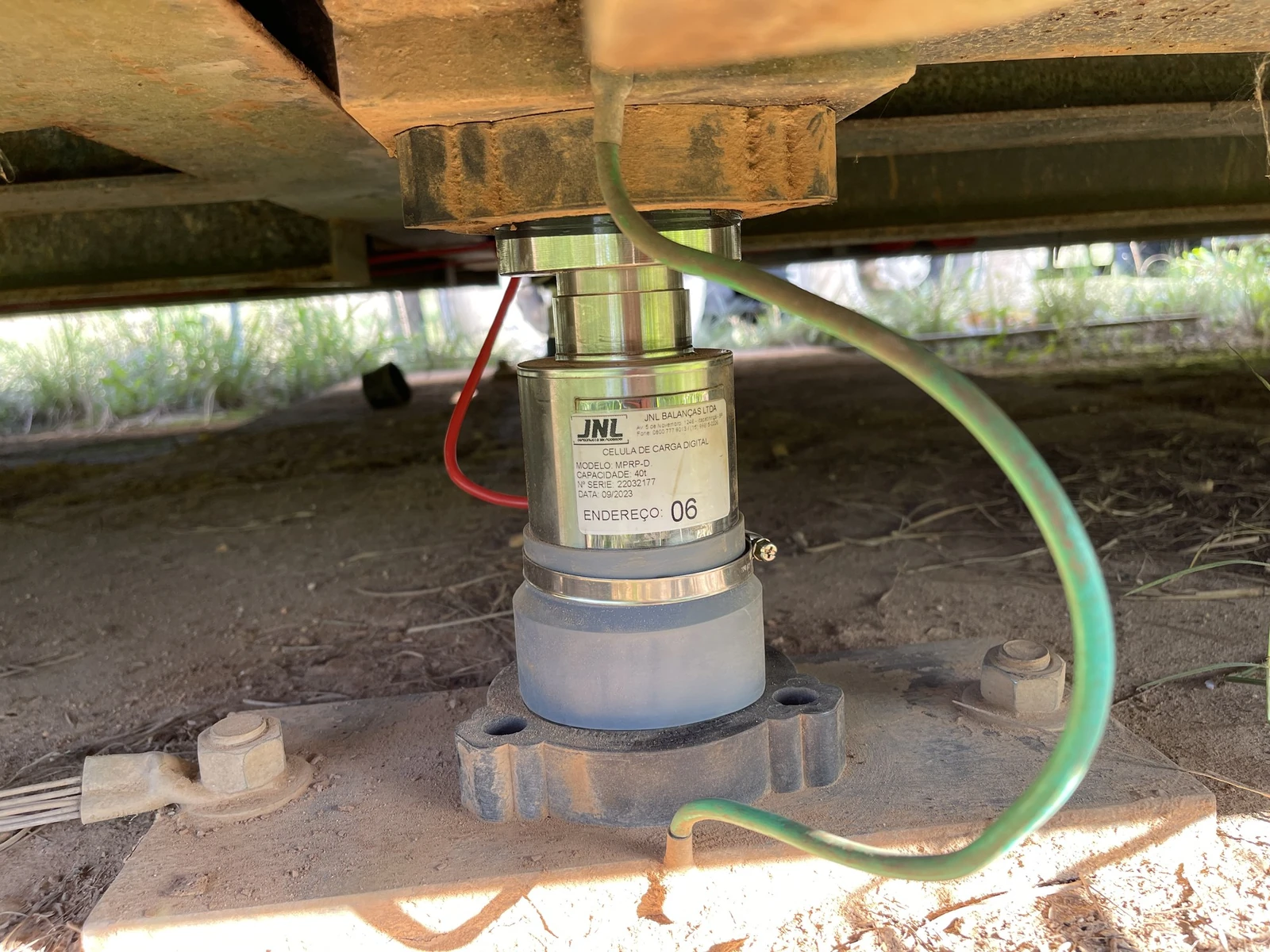

Los sensores que miden la carga

Instaladas en los apoyos de la estructura, transforman la fuerza recibida en una señal para el sistema de pesaje. El estándar de BRTM usa celdas digitales DHM14H/40t; la cantidad varía según la configuración.

04 · Indicador de peso

Donde el operador consulta el pesaje

Recibe las señales de las celdas y muestra el peso en pantalla. El indicador estándar es el WT27R. Es el punto de lectura y operación del sistema de pesaje.

¿Qué instalación elegir?

BRTM se suministra sobre piso o semienterrada. Compare por lo que cambia en su patio.

	Sobre pisoPlataforma sobre el patio, con rampas en los extremos	SemienterradaParte de la estructura en un área rebajada del terreno
Acceso	El vehículo sube por rampas en los dos extremos.	La altura de la pista se define en el proyecto; rampas según el terreno.
Espacio en el patio	Sume rampas y maniobras a la longitud de la báscula.	Sume maniobras y accesos para inspeccionar el área rebajada.
Obra	Fundaciones, apoyos y accesos.	Excavación, fundaciones y proyecto civil.
Drenaje	Prever el desagüe.	Planificar el drenaje del área rebajada.
Mantenimiento	Prever acceso a las celdas para limpieza.	Reservar acceso para inspeccionar y limpiar la estructura.

Envíe fotos de su patio por WhatsApp

Con fotos y medidas del lugar, el equipo JNL indica la instalación.

Obras y asistencia

Fotos reales de obras JNL con básculas de plataforma metálica y lo que sucede después de la compra.

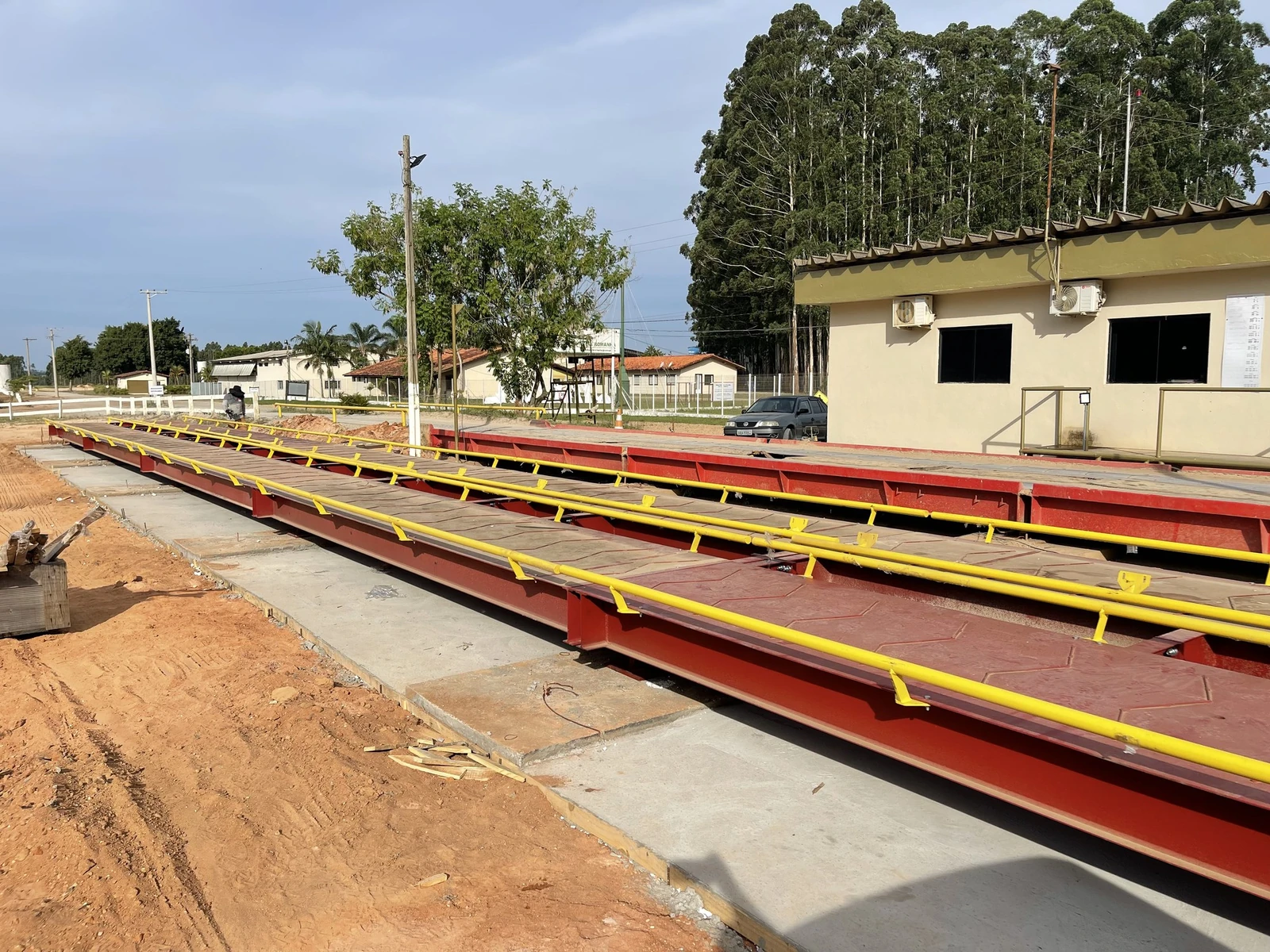

Plataformas metálicas en montaje · Obra JNL · BRTM

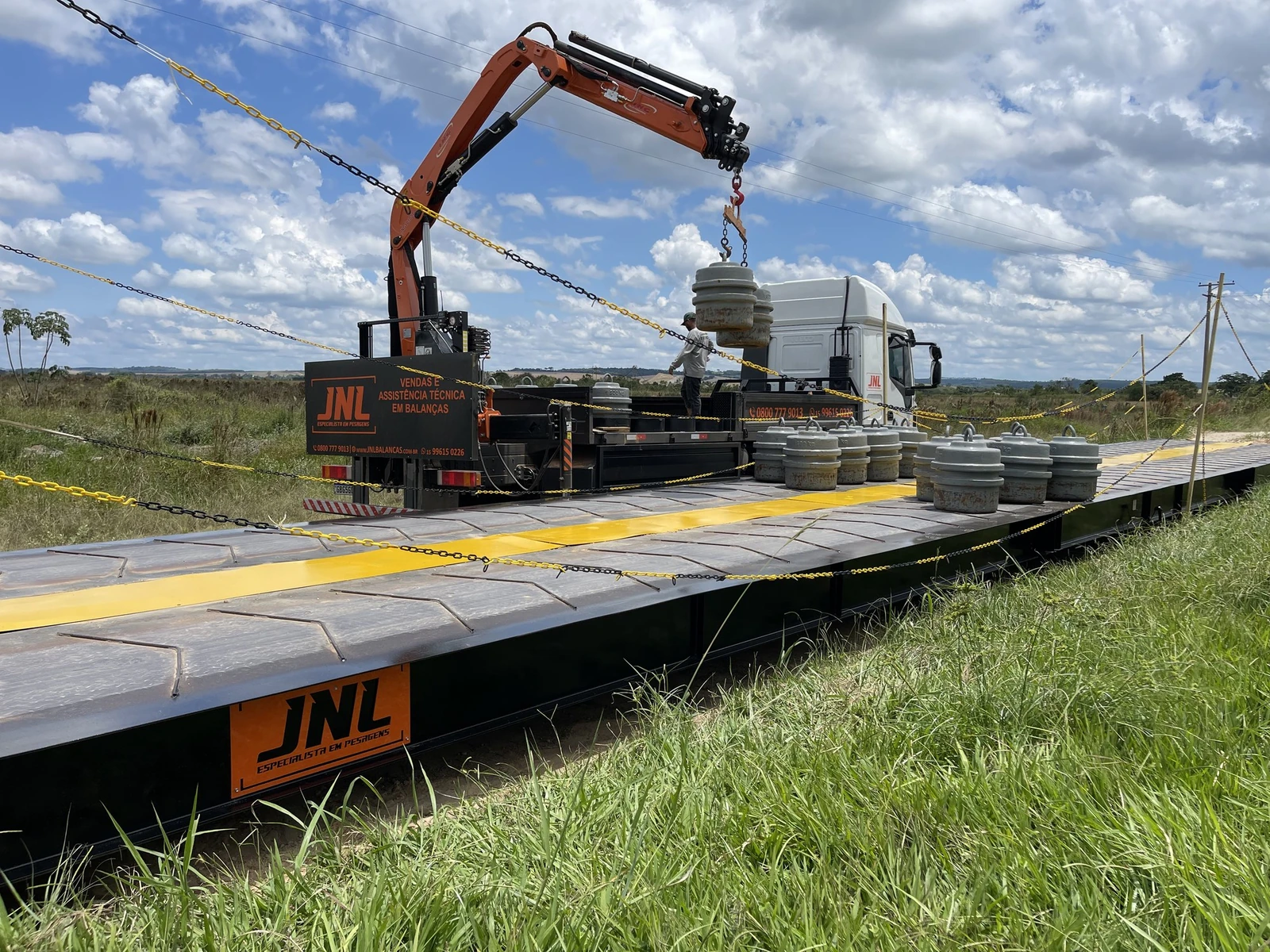

Calibración con pesas patrón · Obra JNL · BRTM

Unidad móvil de calibración JNL · Obra JNL · BRTM

01Instalación
Estructura fabricada por JNL y montada en su obra por el equipo JNL.
02Calibración con pesas patrón
Pesas patrón con certificado de calibración RBC.
03Mantenimiento preventivo
Asistencia técnica de JNL para mantener su báscula en operación.
04Atención 24 h
Soporte técnico en régimen de guardia, las 24 horas.

Báscula camionera BRTM

Suba su vehículo a la BRTM
