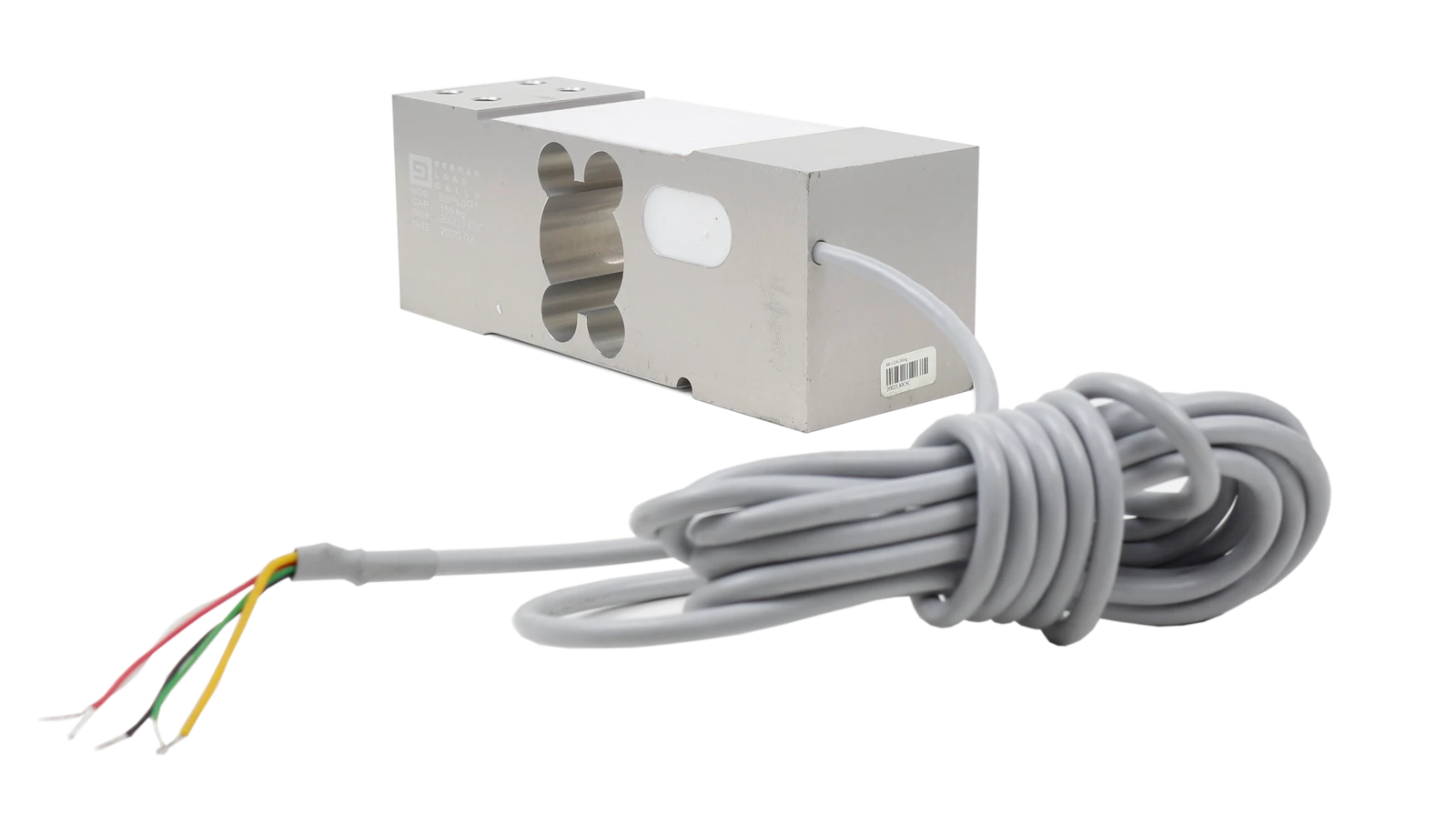

Celda de carga Single Point

BSPL6G3

Berman Load Cells

Celda de carga Single Point de aluminio, IP65, para plataformas de hasta 450 × 550 mm.

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Seleccione la capacidad nominal para consultar el SKU Weightech correspondiente.

Señal: Analógica
Excitación recomendada: 5–10 VDC
Excitación máxima: 15 VDC
Cable: 4 hilos · 3 m · Ø 5 mm
Impedancia de salida: 350 ± 3 Ω
Resistencia de aislamiento: ≥ 2000 MΩ
Impedancia de entrada: 410 ± 10 Ω (100–300 kg) · 404 ± 10 Ω (500 kg) · 402 ± 10 Ω (600 kg)

Fluencia en 30 minutos: ± 0,03% de la capacidad nominal
Balance de cero: No
Compensación de temperatura en el cero: ± 0,025% de la capacidad nominal / 10 °C
Compensación de temperatura en la sensibilidad: ± 0,025% de la capacidad nominal / 10 °C
