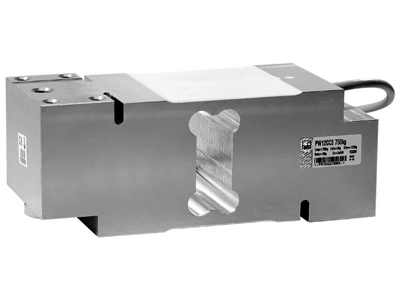

Celda de carga Single Point

PW12CC3

HBK

Celda de carga Single Point HBK de aluminio, IP67 y clase C3, para plataformas de hasta 800 × 800 mm.

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Seleccione la capacidad para consultar el código y el torque correspondientes.

Clase de precisión: C3
Sensibilidad: 2,0 mV/V
Resistencia de entrada: 300–500 Ω
Resistencia de salida: 400 ± 0,3 Ω
Sobrecarga segura: 150% de la capacidad nominal
Sobrecarga de rotura: 300% de la capacidad nominal
Excitación máxima: 15 VDC
Compensación de temperatura en la sensibilidad: ± 0,0175 (+20 °C a +40 °C) y ± 0,0117 (−10 °C–+20 °C) % de la Cn/10 K
Resistencia de aislamiento: > 2 GΩ (100 V)
