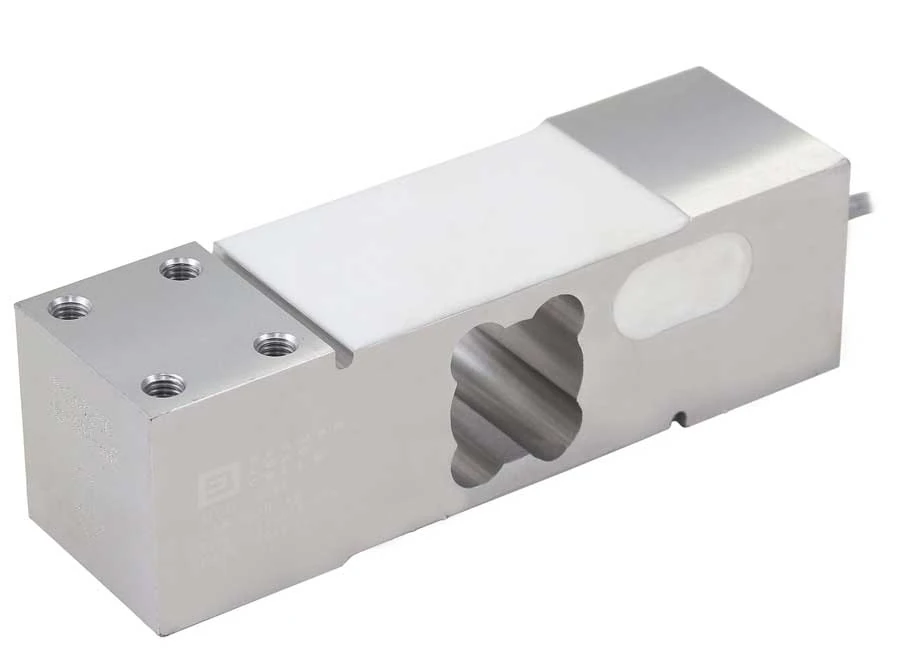

Celda de carga Single Point

BSPL-200

Berman Load Cells

Celda de carga analógica de aluminio, con protección IP65, para plataformas de hasta 500 × 500 mm.

Ficha técnica · Portugués Imágenes para descargar

IP65
Single Point
500 × 500 mm

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Elija entre 50, 100 y 200 kg. Las demás características de la BSPL-200 son comunes a las tres capacidades. Si lo necesita, nuestro equipo le ayuda a elegir.

Construcción y aplicación

Capacidad nominal: 50 / 100 / 200 kg
Tipo: Single Point
Material: Aluminio
Protección: IP65
Plataforma máxima: 500 × 500 mm
Clase de precisión: C3
Torque de apriete: 30 N·m

Señal y alimentación

Señal: Analógica
Sensibilidad: 2,0 ± 0,2 mV/V
Excitación recomendada: 5 VDC
Excitación máxima: 15 VDC
Cable: 4 hilos · 3 m · Ø 5 mm
Resistencia de entrada: 404 ± 15 Ω
Resistencia de salida: 350 ± 3 Ω
Resistencia de aislamiento: ≥ 2000 MΩ

Precisión y estabilidad

Fluencia en 30 minutos: ± 0,0167% F.S.
Balance de cero: ± 3% Emax
Efecto de temperatura en cero: ± 0,0175% F.S. / 10 °C
Efecto de temperatura en sensibilidad: ± 0,0175% F.S. / 10 °C

Temperatura y límites de carga

Temperatura de operación: −20 a +50 °C
Rango nominal de temperatura: −10 a +40 °C
Límite de sobrecarga segura: 150% F.S.
Límite de carga lateral: 200% F.S.

F.S.: fondo de escala. Emax: capacidad máxima. Valores según la ficha técnica del fabricante.

Aplicaciones

Empacadoras
Pesaje estático

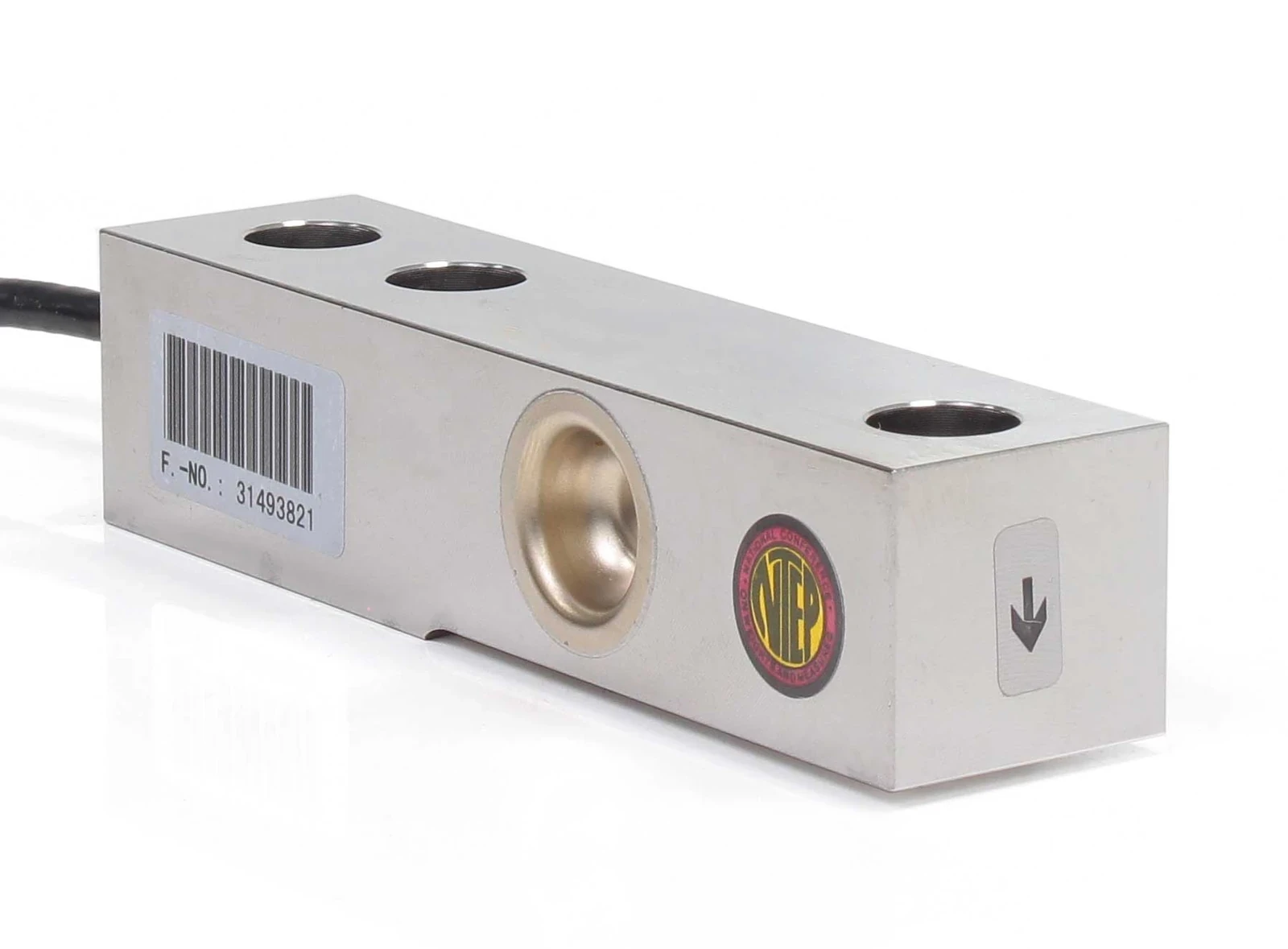

Celda de carga Shear Beam
