Render 3D JNL

Carga de granos a granel · camión

Báscula de flujo

Fabricación JNL

Pesa el grano en bachadas entre el silo y el camión y suma todo en un acumulador. Menos ajuste de carga y menos maniobras de camión en el patio del acopio o de la industria.

200–300 t/h ya proyectadas
Maíz y soja
HMI táctil de 7″

¿Qué caudal necesita?

Caudales de carga que JNL ya proyectó. Otros bajo proyecto.

Otro caudal

Pedir presupuesto por WhatsApp

El mensaje ya lleva lo que eligió. Solo complete la ciudad.

Ver especificaciones y lo que ya viene

Fabricación propiaBásculas fabricadas por JNL en Paraguay
ISO 9001:2015Calibración y mantenimiento
Atención 24 hSoporte técnico en todo el Paraguay

En la báscula

Vea el grano pasar por la báscula

La báscula arranca sola cuando usted llega aquí: la compuerta llena la tolva en grueso y en fino, la descarga cae en el camión y el panel suma el total cargado, en 3 bachadas. Elija el caudal o toque Cargar para verlo de nuevo.

Ilustrativo, fuera de escala y fuera de tiempo real. Secuencia de funcionamiento de las propuestas técnicas JNL; los valores del panel son un ejemplo ilustrativo tomado de una pantalla real de la HMI, sin unidad.

¿Qué caudal necesita?

¿Qué producto?

Panel de control Ejemplo ilustrativo

Elija el caudal y toque Cargar

Pedir presupuesto por WhatsApp

Especificaciones

Lo que especifican las propuestas técnicas JNL de báscula de flujo.

Construcción

Tolva de pesaje: Acero al carbono SAE 1020, chapas de 2,65 a 12,70 mm según el proyecto
Bastidor de soporte: Para la tolva y las celdas de carga
Registro de alimentación: Acero al carbono SAE 1020, compuertas basculantes o de guillotina con ajuste grueso y fino
Descarga: Compuerta basculante o de guillotina
Pintura: PU automotriz
Altura mínima: 5,50 a 6 m, según el proyecto

Pesaje y control

Celdas de carga: Tres, blindadas, con actuadores y limitadores mecánicos
Indicador: HMI CPT táctil de 7″ para control de proceso
Comunicación: Seriales RS232 (PC, PLC, HMI) y RS485 (maestro-esclavo)
Accionamiento: Neumático · 8 bar
Energía: Bivolt · 50/60 Hz
Producto: Maíz y soja

¿Necesita otro caudal? Proyectamos a medida.Hablar con un especialista

Arme su báscula de flujo

Vea lo que ya viene, marque lo que quiere evaluar en proyecto especial y envíe todo de una vez.

Ya viene en la báscula de flujo

Tolva de pesajeCon bastidor de soporte y compuerta de descarga
Tres celdas de carga blindadasCon caja de conexiones y cables
Registro de alimentaciónCompuertas con ajuste grueso y fino y dos cilindros
Caja electroneumáticaVálvulas, filtro, regulador de caudal y manómetro
HMI CPT táctil de 7″Señalizadores LED y botón de emergencia
Interconexión y calibraciónHechas por el equipo JNL en el lugar

Ítems de las propuestas técnicas JNL. La propuesta de su proyecto confirma la composición.

Proyecto especial

Recursos que JNL ya entregó en proyecto especial. Márquelos si quiere evaluarlos para su carga.

Dos descargas seleccionables

Tolva de pesaje con dos salidas; el operador elige por cuál descargar.

Incluir en el presupuesto

Cuatro compuertas de alimentación

Registro de alimentación con cuatro compuertas.

Incluir en el presupuesto

¿Dudas sobre proyecto especial? Pregunte por WhatsApp

Cómo está hecha

Cuatro conjuntos trabajan juntos entre el silo y el camión.

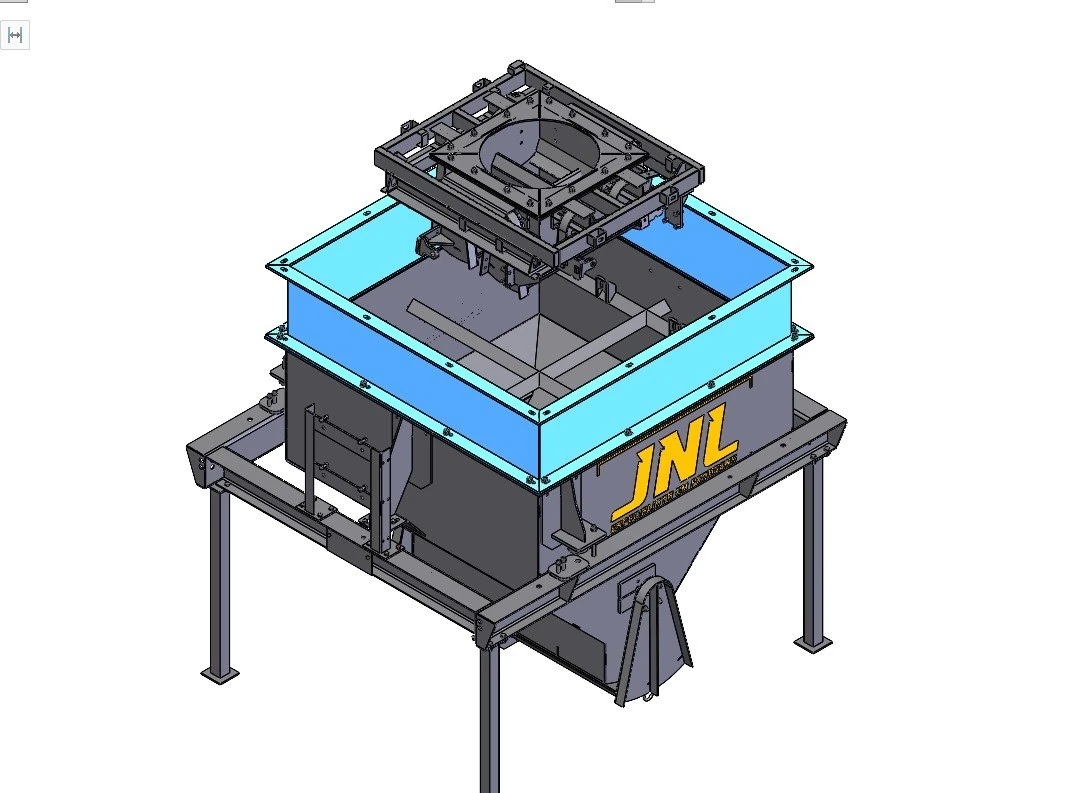

01 · Registro de alimentación

Libera el grano del silo

De acero al carbono SAE 1020, con compuertas basculantes o de guillotina, ajuste grueso y fino y dos cilindros neumáticos.

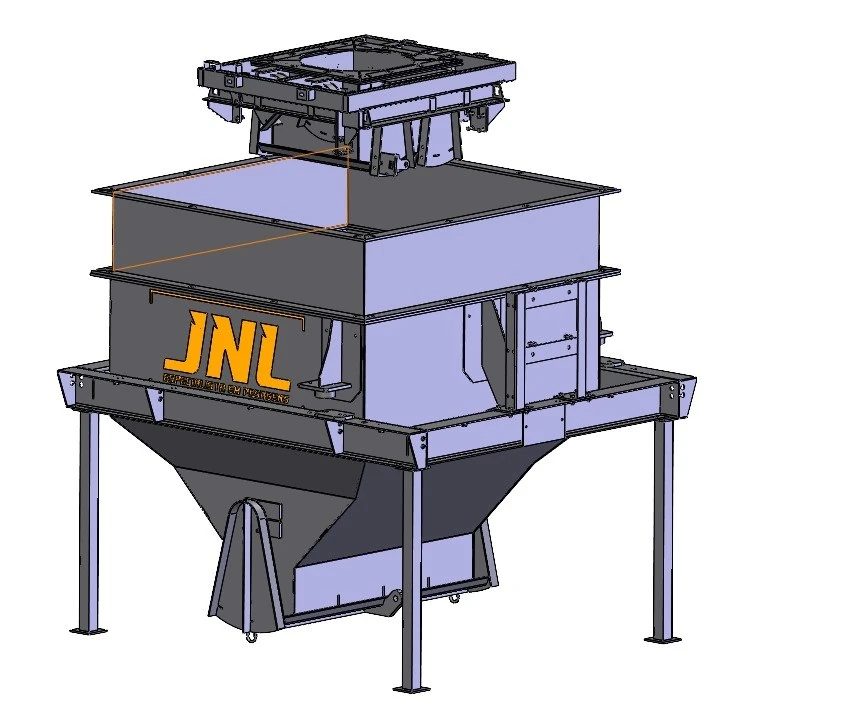

02 · Tolva de pesaje

Donde se pesa cada bachada

Acero al carbono SAE 1020 sobre bastidor de soporte y tres celdas de carga blindadas, con compuerta de descarga basculante o de guillotina.

03 · Caja electroneumática

Comanda las compuertas

Válvulas, borneras de interconexión, filtro, regulador de caudal, manómetro y conexiones. Opera con 8 bar.

04 · Panel con HMI CPT

Donde el operador programa la carga

Táctil de 7″: programa el total a cargar y el peso por bachada, muestra el saldo a cargar y da la señal de parada. En el panel inoxidable: botones de grueso, fino y descarga, selector manual/automático y emergencia.

Qué preparar en el lugar

La báscula de flujo se monta sobre la estructura de su silo. Vea qué queda a su cargo y qué hace el equipo JNL.

Usted prepara

Silo de alimentación con brida y fijación del registro
Montaje de la estructura y de las vigas de soporte
Tolva de pesaje montada sobre las vigas, según el proyecto JNL
Puntos de energía bivolt con puesta a tierra
Tubería de aire comprimido hasta la caja de válvulas
Compresor de aire exclusivo, que mantenga como mínimo 8 bar
Grúa o similar para descarga y movimiento
Producto y camión por un día para las pruebas y ajustes

JNL hace

Proyecto para el montaje
Interconexión de los componentes electrónicos y neumáticos
Liberación y calibración de la báscula
Orientación de las correcciones, si el lugar no cumple la especificación

Envíe fotos del lugar por WhatsApp

Con fotos del silo y la altura disponible, el equipo JNL evalúa la instalación.

De la fábrica a la carga

El camino de la báscula de flujo después de la compra.

01Fabricación
Fabricada por JNL.
02Montaje en el lugar
Estructura montada según el proyecto de la ingeniería JNL.
03Interconexión y calibración
Técnicos capacitados en fábrica interconectan, liberan y calibran la báscula.
04Atención 24 h
Soporte técnico en régimen de guardia, las 24 horas.

¿Dimensionamos su báscula de flujo?

Cuéntenos el producto, el caudal y la altura disponible bajo el silo. Si ya eligió el caudal, va en el mensaje.
