Envasado de granos en big bag

Báscula de ensacado big bag

Fabricación JNL

Ensacadora de big bag que llena el bag directo del silo, con compuertas de ajuste grueso y fino, y cuenta cada bag cargado. Para industria, comercio, agronegocio, minería y puertos.

Cuatro celdas de carga
Ajuste grueso y fino
HMI táctil de 7″

¿Dónde va a ensacar?

Elija su sector. El mensaje va listo para que cuente el producto.

Pedir presupuesto por WhatsApp

El mensaje ya lleva lo que eligió. Solo complete la ciudad.

Ver especificaciones y lo que ya viene

ISO 9001:2015Calibración y mantenimiento
Atención 24 hSoporte técnico en todo el Paraguay

En la báscula

Llene un big bag

El bag se llena solo cuando usted llega aquí: la compuerta abre en grueso y termina en fino, en 3 bachadas; el panel suma el total cargado y el traba-bolsa libera el bag lleno. Toque Llenar para verlo de nuevo.

Ilustrativo, fuera de escala y fuera de tiempo real. Secuencia de funcionamiento de la propuesta técnica JNL; los valores del panel son un ejemplo ilustrativo tomado de una pantalla real de la HMI, sin unidad.

Panel de control Ejemplo ilustrativo

Toque Llenar

Pedir presupuesto por WhatsApp

Especificaciones

Lo que especifica la propuesta técnica JNL de ensacado big bag.

Construcción

Plataforma de pesaje: Acero al carbono SAE 1020, chapas de 2,65 a 12,70 mm según el proyecto
Bastidor de soporte: Para las compuertas y las celdas de carga
Alimentación: Compuertas con ajuste grueso y fino
Traba-bolsa: Operado por el sistema junto con las compuertas

Pesaje y control

Celdas de carga: Cuatro, blindadas, con actuadores y limitadores mecánicos
Indicador: HMI CPT táctil de 7″ para control de proceso
Conteo: Totalizador general y cantidad de ciclos (bags cargados)
Capacidad de carga: 120 t/h
Accionamiento: Neumático · 8 bar
Energía: 127/220 V · 50/60 Hz

Arme su báscula de ensacado

Vea lo que ya viene, marque el opcional y envíe todo de una vez.

Ya viene en la báscula de ensacado

Plataforma de pesajeCon bastidor de soporte
Cuatro celdas de carga blindadasCon caja de conexiones y cables
Compuertas y traba-bolsaVálvulas neumáticas con accionamiento eléctrico y cilindros
Caja electroneumáticaVálvulas, filtro, regulador de caudal y manómetro
HMI CPT táctil de 7″Totalizador y conteo de bags

Ítems de la propuesta técnica JNL. La propuesta de su proyecto confirma la composición.

Opcionales

Marque lo que quiere incluir. El ítem marcado va en el mensaje del presupuesto.

Botonera para accionamiento manual

Botones físicos para iniciar los ciclos, además de los comandos en la pantalla de la HMI.

Incluir en el presupuesto

¿Dudas sobre el opcional? Pregunte por WhatsApp

Cómo está hecha

Cuatro conjuntos trabajan juntos entre el silo y el big bag.

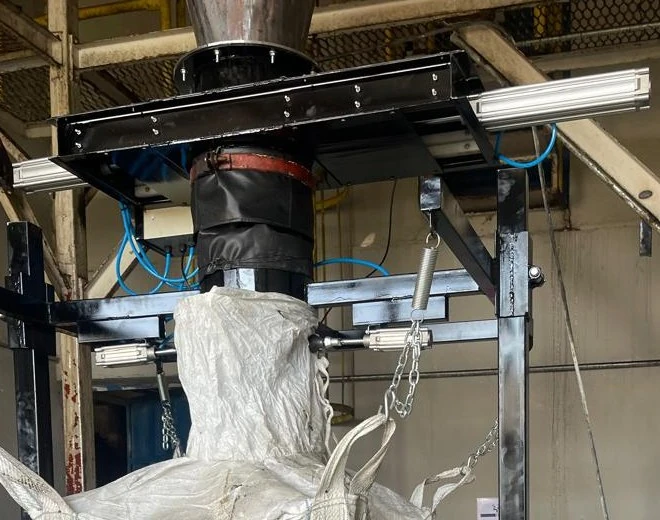

01 · Alimentación y traba-bolsa

Libera el producto y sujeta el bag

Compuertas con ajuste grueso y fino y traba-bolsa, accionados por válvulas neumáticas y cilindros.

02 · Plataforma de pesaje

Donde se pesa el bag

Acero al carbono SAE 1020 sobre cuatro celdas de carga blindadas, con actuadores y limitadores mecánicos.

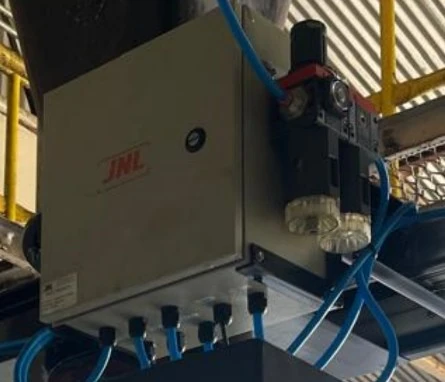

03 · Caja electroneumática

Comanda compuertas y traba-bolsa

Válvulas, borneras de interconexión, filtro, regulador de caudal, manómetro y conexiones. Opera con 8 bar.

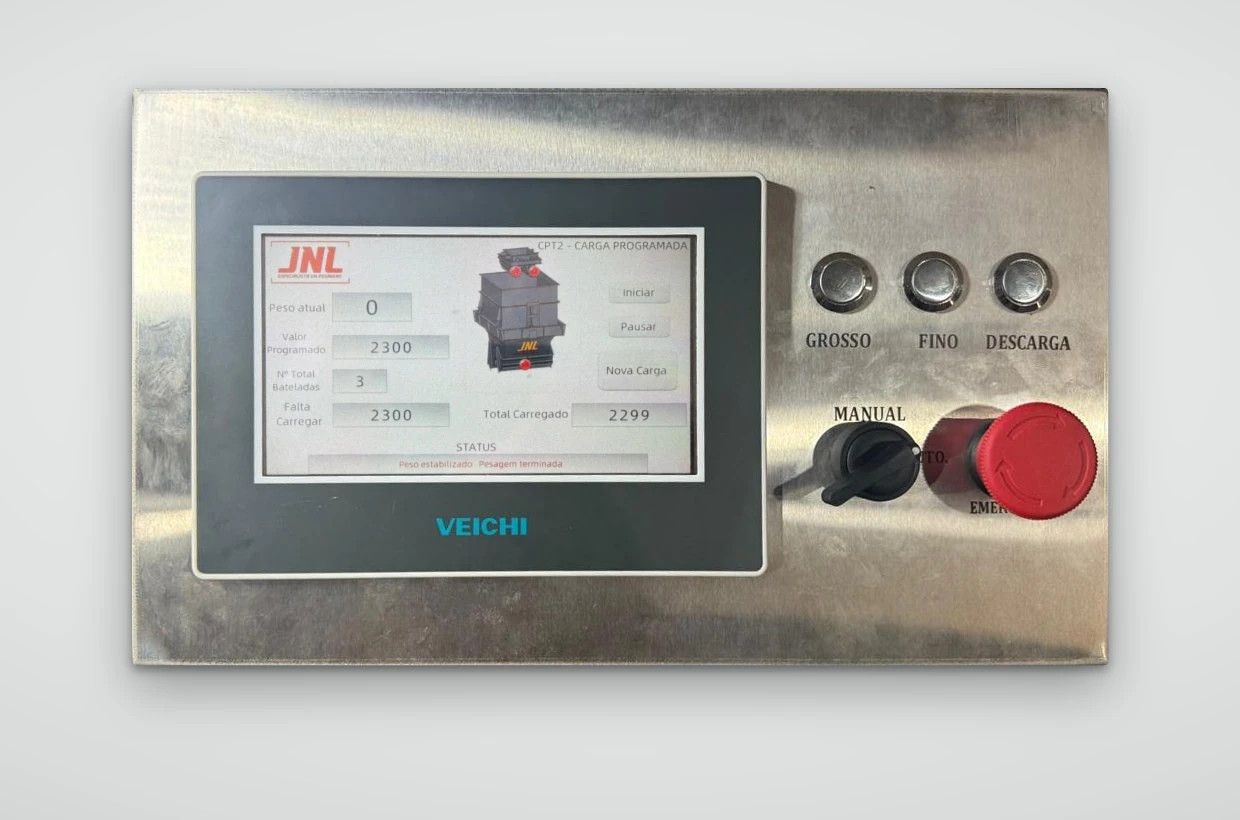

04 · Panel con HMI CPT

Donde el operador controla

Táctil de 7″: inicia los ciclos, suma el peso en el totalizador y cuenta los bags. El botón de emergencia pausa o detiene el proceso. En el panel inoxidable: botones de grueso, fino y descarga, selector manual/automático y emergencia.

Qué preparar en el lugar

La propuesta técnica lista lo que queda a cargo de quien recibe la báscula.

Usted prepara

Silo de alimentación con brida y fijación del registro
Montaje de la estructura y de las vigas de soporte
Puntos de energía 127/220 V con puesta a tierra
Tubería de aire comprimido hasta la caja de válvulas
Compresor de aire que mantenga como mínimo 8 bar
Grúa o similar para descarga y movimiento
Balizamiento y señalización del lugar

Envíe fotos del lugar por WhatsApp

Con fotos del silo y del espacio debajo, el equipo JNL evalúa la instalación.

Obras y asistencia

Foto real de una báscula de ensacado JNL instalada y lo que sucede después de la compra.

Báscula de ensacado instalada, con el panel JNL · Obra JNL

01Propuesta técnica
Equipo especificado para su producto y su silo.
02Preparación del lugar
Silo, vigas, energía y aire comprimido listos según la propuesta.
03Mantenimiento
Asistencia técnica de JNL para mantener su báscula en operación.

¿Dimensionamos su báscula de ensacado?

Cuéntenos el producto y cómo llega al big bag. Si ya eligió el sector, va en el mensaje.
