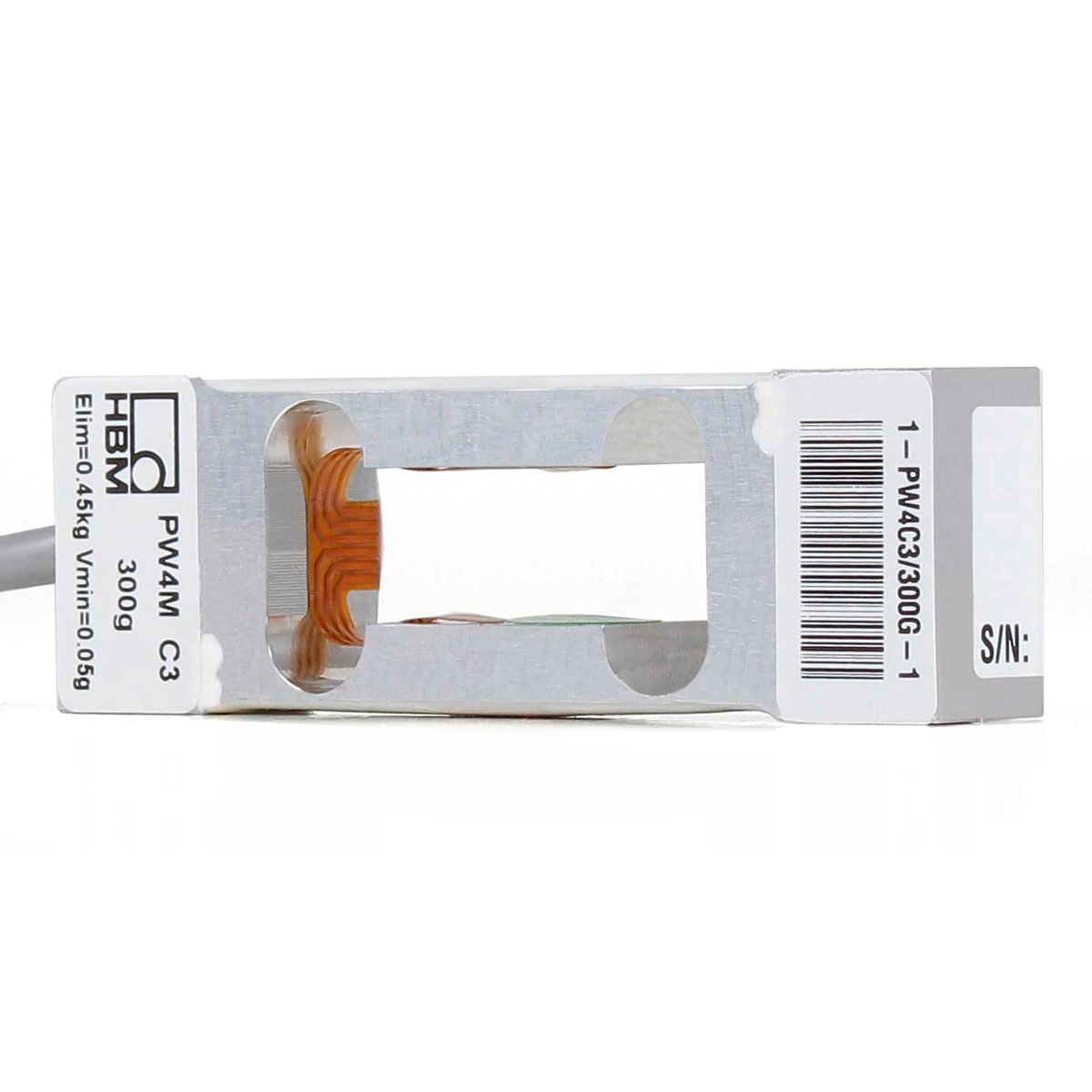

Celda de carga Single Point

PW4MC3

HBK

Celda Single Point de aluminio, IP65, clase C3/OIML, para pesar masas pequeñas y plataformas de hasta 200 × 200 mm.

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Sensibilidad: 1,0 ± 0,1 mV/V
Compensación de temperatura en la sensibilidad: ± 0,0175% de la Cn/10 K (+20 °C–+40 °C) y ± 0,0117% de la Cn/10 K (−10 °C–+20 °C)
Impedancia de entrada: 380 ± 38 Ω
Impedancia de salida: 380 ± 38 Ω
Resistencia de aislamiento: > 2 GΩ (100 V)
Límite de sobrecarga segura: 150% de la capacidad nominal
Sobrecarga de rotura: 300% de la capacidad nominal
Excitación recomendada: 5 VDC
Excitación máxima: 15 VDC
