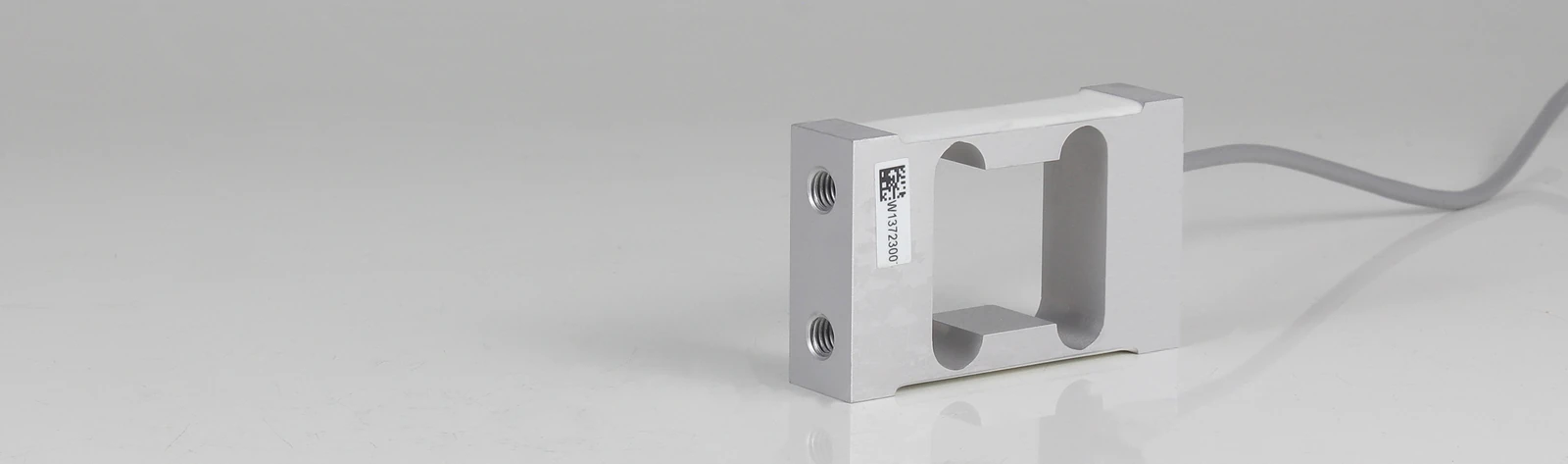

Celda de carga Single Point

L6H5

Zemic

Celda Zemic de aleación de aluminio anodizado, IP65 y C3, para plataformas de hasta 200 × 200 mm.

Dibujo 3D Documento original Ficha técnica · Inglés Imágenes para descargar

IP65
C3
200 × 200 mm

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione una de las capacidades para consultar el código Weightech correspondiente.

Capacidad nominal

Capacidad nominal: 5 / 10 / 15 / 20 kg

Características eléctricas

Sensibilidad: 2,0 ± 0,2 mV/V
Resistencia de entrada: 406 ± 6 Ω
Impedancia de salida: 350 ± 3 Ω
Resistencia de aislamiento: ≥ 5.000 MΩ (50 VDC)
Sobrecarga segura: 120%
Sobrecarga de rotura: 150%
Excitación recomendada: 5–12 VDC
Excitación máxima: 18 VDC
Torque de apriete: 25 N·m

Construcción y señal

Tipo: Single Point
Señal: Analógico
Certificaciones: CE, OIML
Clase de precisión: C3
Protección: IP65
Material: Aleación de aluminio anodizado
Plataforma: 200 × 200 mm
Cable: 4 hilos; 0,5 m; Ø 3,8 mm

Aplicaciones

Báscula de plataforma
Controladora de peso
Empacadoras
Llenado
