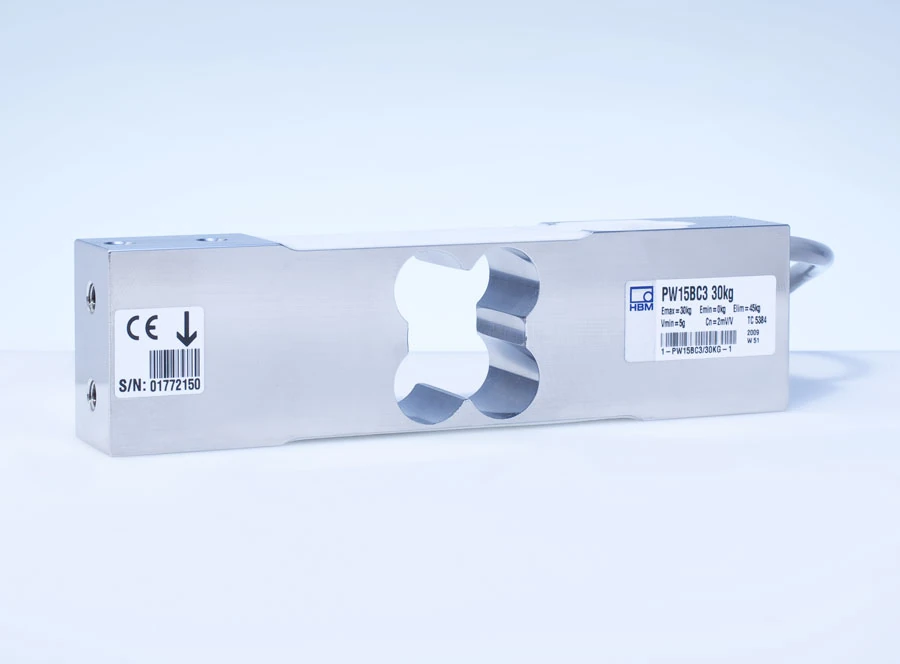

Celda de carga Single Point

PW15BC3

HBK

Celda de carga Single Point HBK de acero inoxidable, IP67 y clase C3, para plataformas de hasta 500 × 400 mm.

Certificados Dibujo 3D Ficha técnica · Inglés Imágenes para descargar Manual técnico · Inglés

IP67
C3
20–150 kg

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione una capacidad para consultar el código Weightech correspondiente.

Capacidad nominal

Capacidad nominal: 20 / 30 / 50 / 75 / 100 / 150 kg

Características eléctricas

Clase de precisión: C3
Resistencia de entrada: 300–500 Ω
Resistencia de aislamiento: >1 GΩ (100 VDC)
Excitación recomendada: 5 VDC
Excitación máxima: 15 VDC
Sobrecarga segura: 150% de la capacidad nominal
Sobrecarga de rotura: 300% de la capacidad nominal
Impedancia de salida: 300–500 Ω (opcional 6: 359 ± 0,2)

Construcción y señal

Tipo: Single Point
Señal: Analógico
Material: Acero inoxidable
Protección: IP67
Plataforma máxima: 500 × 400 mm
Certificaciones: ATEX, FM, OIML
Torque de apriete: 14 N·m

Aplicaciones

Controladoras de peso
Empacadoras
