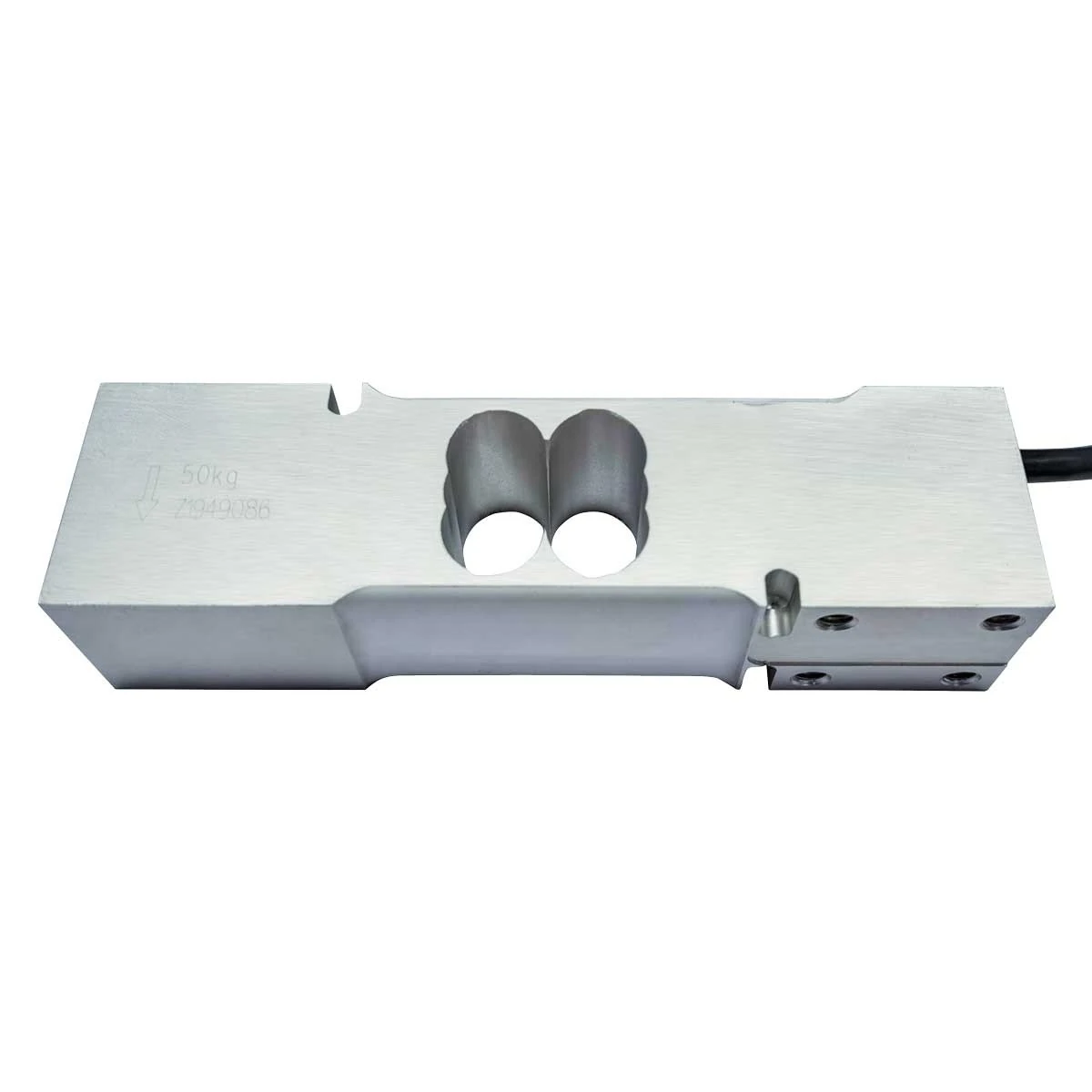

Celda de carga Single Point

L6E10

Zemic

Celda de carga Single Point L6E10 de aluminio para básculas de plataforma, con protección IP65.

Documento original Ficha técnica · Portugués Imagen oficial 1 Imagen oficial 2 Imágenes para descargar

30 / 50 / 100 / 200 kg
IP65

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y protección

Capacidad nominal: 30 / 50 / 100 / 200 kg
Grado de protección: IP65
Tipo de celda: Single Point
Tipo de señal: Analógica
Clase de precisión: C3

Características eléctricas

Sensibilidad: 2,0 ± 0,2 mV/V
Creep (30 min): ± 0,0245% F.S
Balance de cero: ± 2% F.S
Compensación de temperatura en el cero: ± 0,02% FS/10 °C
Compensación de temperatura en la sensibilidad: ± 0,0175% FS/10 °C
Impedancia de entrada: 406 ± 6 Ω
Impedancia de salida: 350 ± 3 Ω
Resistencia de aislamiento: ≥ 5000 MΩ (50 VDC)
Límite de sobrecarga segura: 120% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 18 VDC

Construcción

Material: Aluminio
Temperatura de servicio: −35 a +65 °C
Plataforma máxima: 30 kg, 50 kg: 350 × 250 mm · 100 kg, 200 kg: 600 × 600 mm
Cable: 6 m · Ø 5,9 mm
