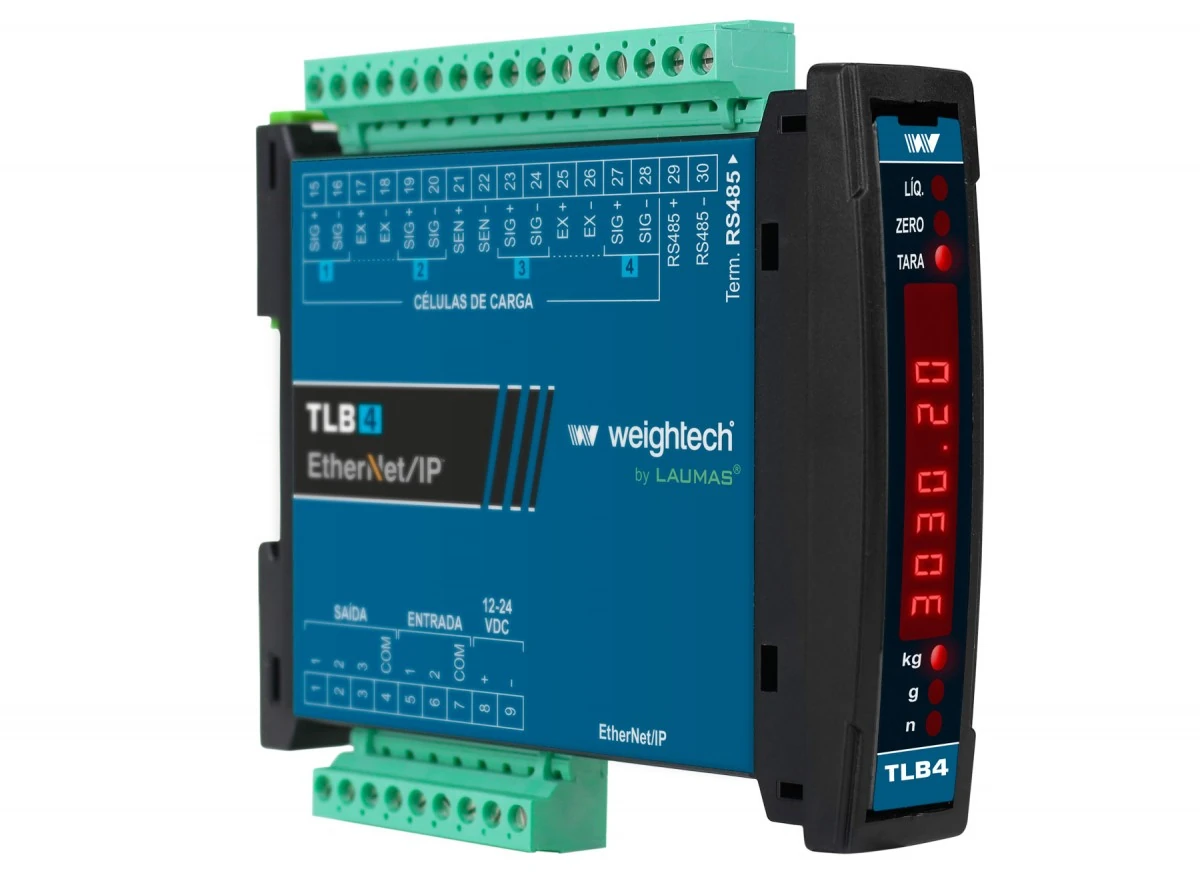

Transmisor de pesaje

TLB4 EtherNet IP

Name: Transmisor de pesaje TLB4 EtherNet IP
SKU: 504120

Laumas Elettronica · Código 504120

Transmisor de pesaje Laumas con 4 canales independientes para 1 plataforma de pesaje, interfaz EtherNet/IP, puerto RS485 o RS232 y montaje en panel frontal o riel DIN.

Archivos de configuración Certificados Dibujo 3D Ficha técnica · Inglés Imágenes para descargar Portaria INMETRO Manual de protocolos Manual técnico · Inglés

4 canales
EtherNet/IP
24 bit

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Señal y medición

Tipo de señal: Celdas analógicas
Resolución interna: 24 bit (16.000.000 de puntos)
Número de divisiones: 10.000
Cantidad máxima de celdas: 16 de 350 Ω (utilizando un solo canal)
Canales para celdas de carga: 4 canales
Unidades de medida: g, kg, lb
Alimentación de las celdas: 5 VDC / 240 mA
Filtro digital: Sí

Comunicación y entradas/salidas

Comunicación serial: 1 puerto RS485 bidireccional o RS232 unidireccional (seleccionable)
Protocolo industrial: EtherNet/IP
Protocolo de comunicación: MODBUS-RTU y ASCII LAUMAS
Entradas y salidas: 2 entradas digitales; 3 salidas de relé
Velocidad de transmisión: 2400, 4800, 9600, 19200, 38400, 115200 bit/s
Conexión con PC/PLC: Vía RS485: hasta 99 instrumentos con repetidores de línea y hasta 32 sin repetidores
Displays remotos: Línea DR-WT vía RS232 (transmisión continua)

Display, instalación y alimentación

Altura de los dígitos: 8 mm
Instalación: Panel frontal o riel DIN
Display: LED rojo seminumérico de seis dígitos y 7 segmentos
Leyendas del display: LÍQ. (neto), ZERO (cero), ESTÁVEL (estable), kg, g, L.
Tensión de alimentación: 12–24 VDC ±10% · 5 W

Certificaciones

Portaria INMETRO: 157/2022
Certificaciones: INMETRO, NTEP, OIML, UL

Aplicaciones

Automatización industrial
Tanques y silos
