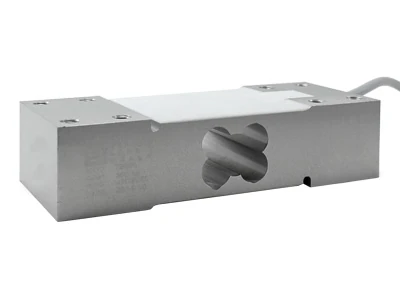

Celda de carga Single Point

TBSPL-300/500

Berman

Celda Single Point de aluminio, IP65, para plataformas de hasta 400 × 400 mm; cable de 3 m, Ø5 mm.

Ficha técnica · Portugués Imágenes para descargar

100 / 200 / 300 / 500 kg
IP65

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y protección

Capacidad nominal: 100 / 200 / 300 / 500 kg
Grado de protección: IP65
Tipo de celda: Single Point
Tipo de señal: Analógica

Construcción

Material: Aluminio
Balance de cero: ±2% Cn (100–300 kg); ±3% Cn (500 kg)
Resistencia de entrada: 410 ± 15 Ω (100–300 kg); 404 ± 10 Ω (500 kg)
Sensibilidad: 2,0 ± 0,2 mV/V
Creep (30 min): ± 0,02% F.S
Compensación de temperatura en el cero: ± 0,03% F.S/10 °C
Compensación de temperatura en la sensibilidad: ± 0,03% F.S/10 °C
Impedancia de salida: 350 ± 3 Ω
Resistencia de aislamiento: ≥ 2000 MΩ
Temperatura nominal: −10 a +40 °C
Límite de sobrecarga segura: 150% de la capacidad nominal
Sobrecarga de rotura: 200% de la capacidad nominal
Excitación recomendada: 5–10 VDC
Excitación máxima: 15 VDC
Temperatura de servicio: −20 a +60 °C
Torque de apriete: 20 N·m
Plataforma máxima: 400 × 400 mm
Cable: 3 m · Ø 5 mm
