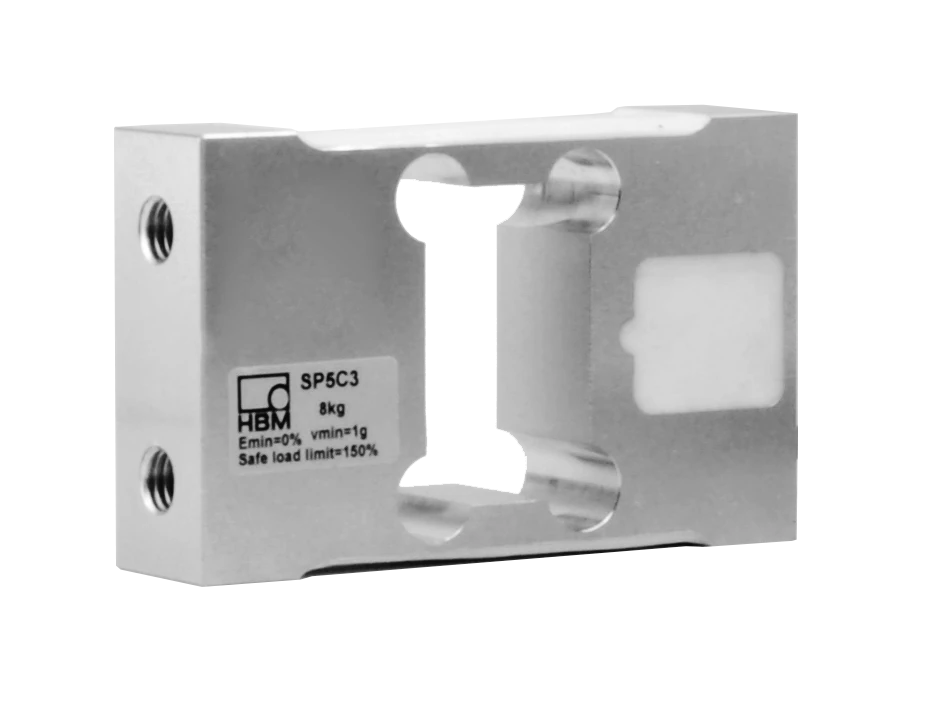

Celda de carga Single Point

SP5

Name: Celda de carga Single Point SP5
SKU: 502608

HBK · Código 502608

Celda de carga Single Point analógica de 8 kg, de aluminio, IP65, para básculas de control de peso.

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Sensibilidad: 2,3 ± 0,2 mV/V
Compensación de temperatura en el cero: ± 0,0166% de la capacidad nominal/10 K
Resistencia de entrada: 380 ± 38 Ω
Resistencia de salida: 380 ± 38 Ω
Resistencia de aislamiento: > 2 GΩ / 100 V
Excitación recomendada: 5 VDC
Excitación máxima: 15 VDC
Sobrecarga segura: 150% F.S.
Sobrecarga de rotura: 200% F.S.
Creep (30 min): ± 0,0166
Compensación de temperatura en la sensibilidad: ± 0,0175 (+20 °C–+40 °C)% Cn/10 K · ± 0,0117 (−10 °C–+20 °C)% Cn/10 K

F.S.: fondo de escala. Valores según la página y ficha técnica del fabricante.
