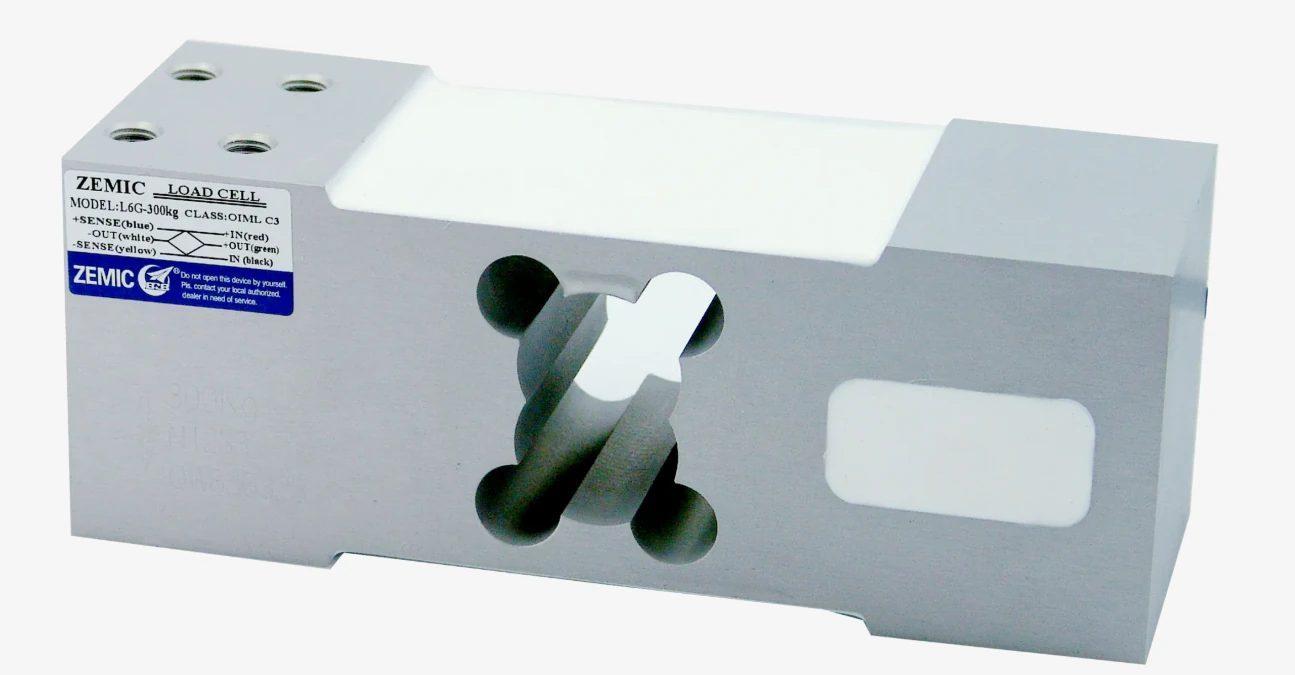

Celda de carga Single Point

L6G

Zemic

Celda de carga Single Point de aluminio para plataformas de hasta 600 × 600 mm, con protección IP65.

Certificados Dibujo 3D Documento original Ficha técnica · Portugués Imágenes para descargar

100–500 kg
Single Point
IP65

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y señal

Capacidad nominal: 100 / 150 / 300 / 500 kg
Tipo de señal: Analógico
Tipo de celda: Single Point

Características eléctricas

Balance de cero: ± 2,0%
Impedancia de entrada: 406 ± 6 Ω
Impedancia de salida: 350 ± 3 Ω
Resistencia de aislamiento: ≥ 5000 MΩ (50 VDC)
Límite de sobrecarga segura: 120% de la capacidad nominal
Sobrecarga de rotura: 150% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 18 VDC

Construcción e instalación

Material: Aluminio
Grado de protección: IP65
Plataforma máxima: 600 × 600 mm
Temperatura de servicio: −35 a +65 °C
Temperatura de almacenamiento: −40 a +70 °C
Torque de apriete: M8: 25 N·m
Cable: Cubierta de PVC · 3 m · Ø 5,9 mm

Aplicaciones

Empacadoras
Tanques y silos
