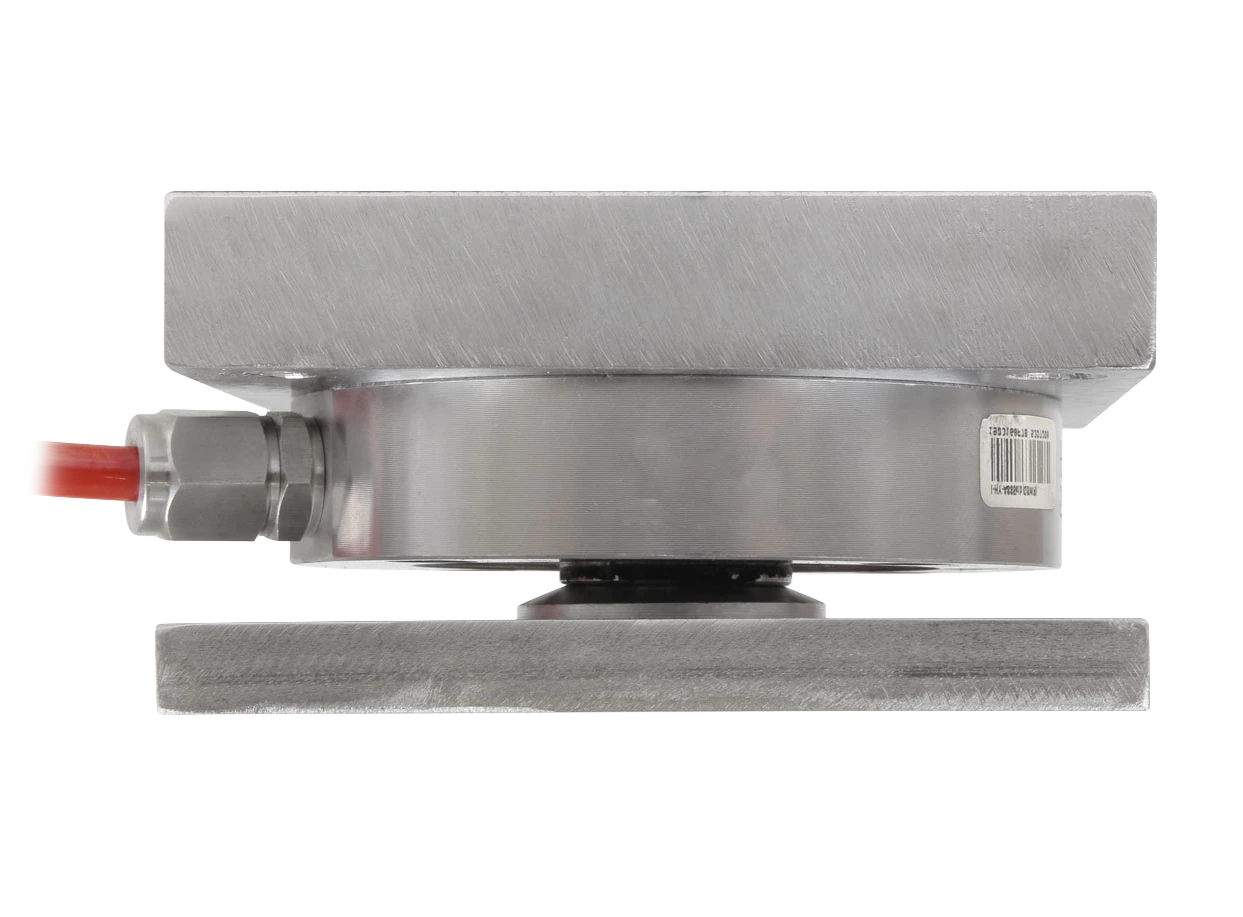

Celda de carga Soporte de pesaje Rocker Column

SIP-BTWM

Berman Load Cells

Soporte compacto de acero inoxidable IP68 para sistemas de pesaje suspendidos y camioneros.

Dibujo 3D Ficha técnica · Portugués Imágenes para descargar

2.200 / 4.500 / 9.000 kg
IP68

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y protección

Capacidad nominal: 2.200 / 4.500 / 9.000 kg
Grado de protección: IP68
Tipo de celda: Rocker Column
Tipo de señal: Analógica

Características eléctricas

Sensibilidad: 3,0 ± 0,01 mV/V
Creep (30 min): ± 0,1% Cn
Compensación de temperatura en el cero: ± 0,03% Cn/10 °C
Compensación de temperatura en la sensibilidad: ± 0,03% Cn/10 °C
Impedancia de entrada: 400 ± 20 Ω
Impedancia de salida: 352 ± 3 Ω
Resistencia de aislamiento: > 5000 MΩ
Límite de sobrecarga segura: 150% de la capacidad nominal
Límite de carga lateral: 200% de la capacidad nominal
Excitación recomendada: 10–12 VDC
Excitación máxima: 15 VDC

Construcción

Material: Acero inoxidable
Cable: 4 hilos · Ø 6 mm

Aplicaciones

Báscula camionera
Tanques y silos
