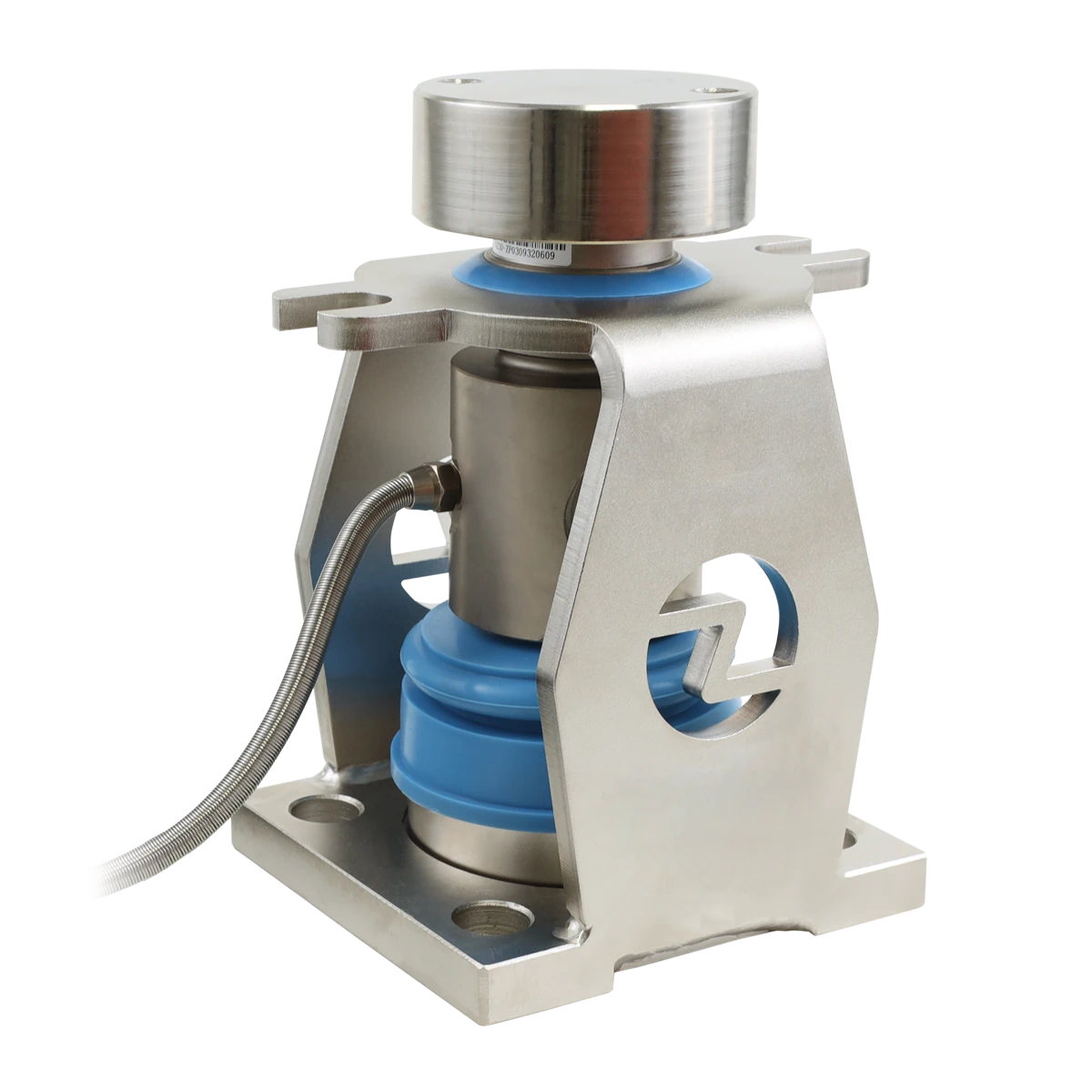

Celda de carga Rocker Column

HM14H

Zemic · Código 505555

Celda de carga Rocker Column analógica de 40 t en acero aleado, clase C3 y protección IP68 para básculas camioneras.

Certificados Dibujo 3D Documento original Ficha técnica · Portugués Imágenes para descargar

40 t
C3
IP68

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad y señal

Capacidad nominal: 40.000 kg
Tipo de señal: Analógico
Clase de precisión: C3
Tipo de celda: Rocker Column

Características eléctricas

Sensibilidad: 2 ± 0,002 mV/V
Creep (30 min): ± 0,025% F.S
Balance de cero: ± 1,0% F.S
Compensación de temperatura en el cero: ± 0,015% F.S/10 °C
Compensación de temperatura en la sensibilidad: ± 0,011% F.S/10 °C
Impedancia de entrada: 750 ± 10 Ω
Impedancia de salida: 700 ± 7 Ω
Resistencia de aislamiento: > 5000 MΩ (50 VDC)
Límite de sobrecarga segura: 150% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 18 VDC

Construcción y protección

Material: Acero aleado
Grado de protección: IP68
Cable: 20 m
Temperatura de servicio: −35 a +65 °C

Aplicaciones

Básculas camioneras
