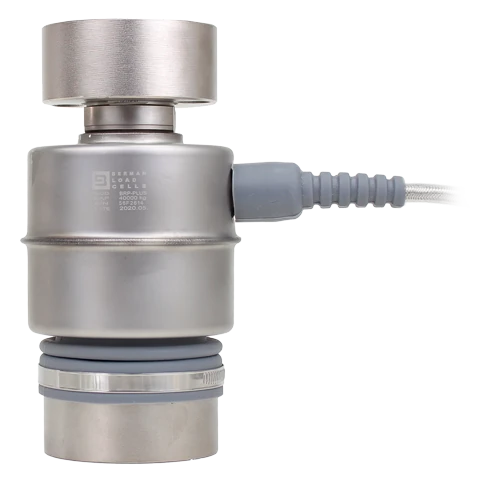

Celda de carga Rocker Column

BRP-Plus

Berman Load Cells

Celda de carga de construcción premium para básculas camioneras; encapsulado sellado, conector robusto, cable blindado con malla de acero inoxidable y soportes antirrotación.

Dibujo 3D Ficha técnica · Portugués Imágenes para descargar

40.000 / 50.000 kg
IP68

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y protección

Capacidad nominal: 40.000 / 50.000 kg
Grado de protección: IP68
Tipo de celda: Rocker Column
Tipo de señal: Analógica
Clase de precisión: C3

Características eléctricas

Sensibilidad: 2,0 ± 0,005 mV/V
Creep (30 min): ± 0,02% de la capacidad nominal
Compensación de temperatura en el cero: ± 0,02% de la capacidad nominal/10 °C
Compensación de temperatura en la sensibilidad: ± 0,02% de la capacidad nominal/10 °C
Impedancia de entrada: 700 ± 20 Ω
Impedancia de salida: 702 ± 5 Ω
Resistencia de aislamiento: ≥ 5000 MΩ
Límite de sobrecarga segura: 150% de la capacidad nominal
Sobrecarga de rotura: 300% de la capacidad nominal
Excitación recomendada: 10 a 12 VDC
Excitación máxima: 15 VDC

Construcción

Material: Acero inoxidable
Cable: Blindado con malla de acero · 4 hilos · 16 m · Ø 6 mm

Aplicaciones

Báscula camionera
