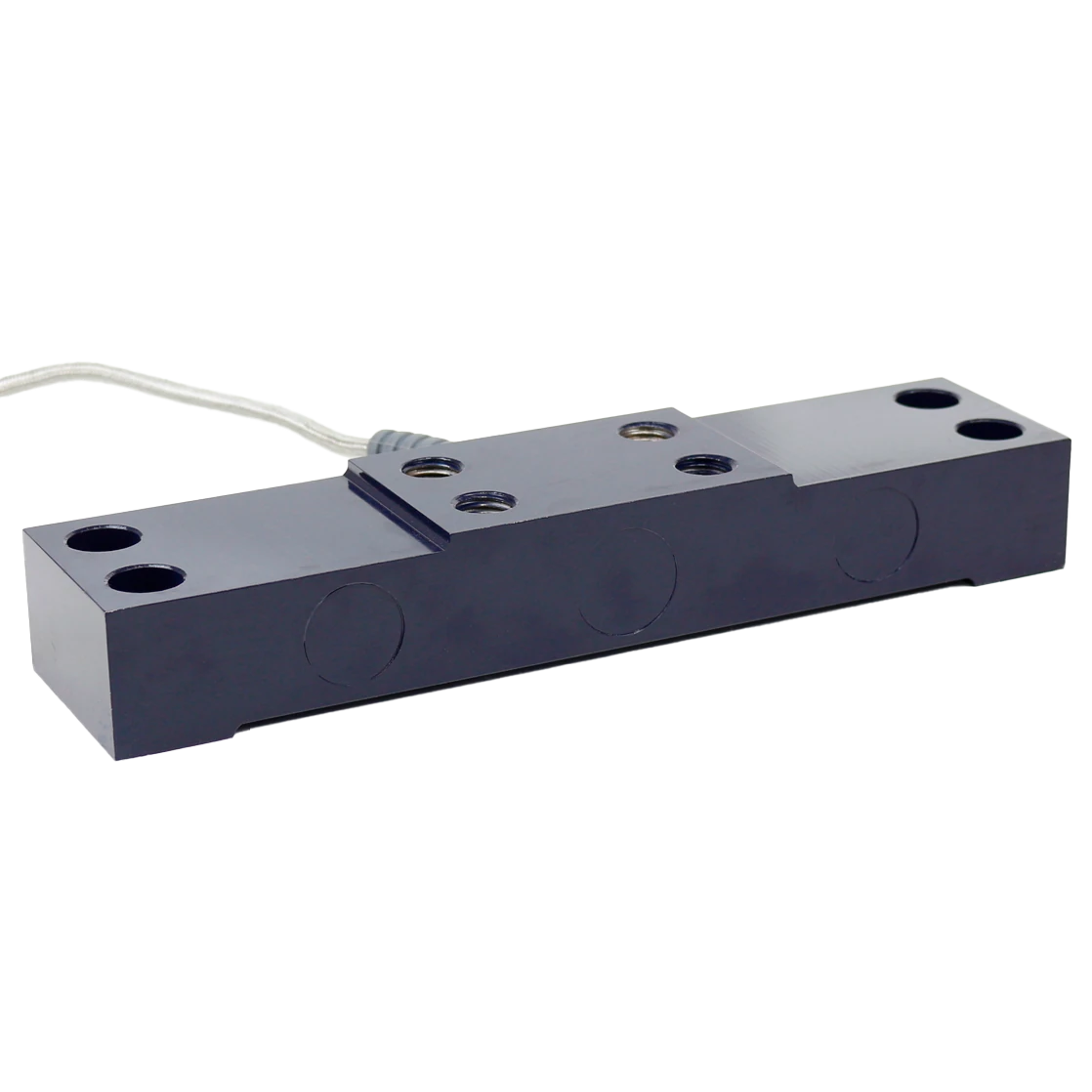

Celda de carga para pesaje a bordo

BPTMSB8

Berman Load Cells

Celda de carga para pesaje a bordo de acero aleado pintado, con protección IP68 y conector hermético.

Informe de ensayo Dibujo 3D Ficha técnica · Portugués Imágenes para descargar

10.000 / 20.000 kg
Analógico
IP68

Consultar por WhatsApp

Consulte a JNL sobre este modelo y su aplicación.

Especificaciones técnicas

Capacidad / SKU

Consultar por WhatsApp

La selección actualiza la capacidad nominal en la ficha técnica y en el mensaje a JNL.

Elija con orientación técnica.

Seleccione la capacidad para consultar el código Weightech correspondiente.

Capacidad y señal

Capacidad nominal: 10.000 / 20.000 kg
Tipo de señal: Analógico
Tipo de celda: Pesaje a bordo

Características eléctricas

Sensibilidad: 2,0 ± 0,002 mV/V
Creep (30 min): ± 0,05% F.S
Balance de cero: ± 1%
Compensación de temperatura en el cero: ± 0,03% F.S/10 °C
Compensación de temperatura en la sensibilidad: ± 0,05% F.S/10 °C
Impedancia de entrada: 385 ± 5 Ω
Impedancia de salida: 352 ± 3 Ω
Resistencia de aislamiento: > 5000 MΩ
Límite de sobrecarga segura: 150% de la capacidad nominal
Límite de carga lateral: 200% de la capacidad nominal
Excitación recomendada: 5–12 VDC
Excitación máxima: 15 VDC

Construcción y cable

Material: Acero aleado pintado
Grado de protección: IP68
Cable: 4 hilos · 10 m · Ø 8 mm
Temperatura de servicio: −30 a +70 °C

Aplicaciones

Pesaje a bordo
